_{Holetherm dubbelwandig geïsoleerd RVS rookkanaal}

Holetherm DW is een dubbelwandig en geïsoleerd RVS rookgasafvoersysteem voor onder andere houtkachels en haarden. Het systeem is ontwikkeld voor een betrouwbare en brandveilige afvoer van rookgassen en kan worden toegepast bij zowel nieuwbouw als renovatie.

Holetherm wordt in Nederland geproduceerd en is opgebouwd als een compleet modulair systeem met rechte pijpen, bochten, T-stukken, passtukken, bevestigingsmaterialen, dakdoorvoeren en verschillende schoorsteenkappen.

Met meer dan 25 jaar ervaring met houtkachels en rookkanalen levert Openhaardpijpen.nl Holetherm als één van de vaste dubbelwandige RVS rookgassystemen in het assortiment.

Waarvoor wordt Holetherm DW gebruikt?

Holetherm DW is ontwikkeld als geïsoleerd schoorsteensysteem voor de veilige afvoer van rookgassen.

Het systeem kan onder andere worden toegepast voor:

• houtkachels;
• open haarden;
• andere geschikte vastebrandstoftoestellen;
• verticale rookkanalen door een woning;
• rookkanalen door verdiepingsvloeren en daken;
• schoorsteenkanalen langs een buitengevel;
• renovatie en nieuwbouw.

Het systeem werkt als onderdruksysteem en ondersteunt daarmee de natuurlijke trek van de schoorsteen.

Opbouw van Holetherm dubbelwandig

Holetherm DW bestaat uit een binnenpijp, isolatielaag en RVS buitenmantel.

Volgens de fabrikant worden hiervoor hoogwaardige materialen toegepast:

De RVS 316L binnenwand is bestand tegen de omstandigheden die ontstaan door hete rookgassen en verbrandingsproducten. De RVS buitenmantel zorgt voor een duurzame buitenzijde.

Isolatie tussen binnen- en buitenpijp

Tussen de binnenpijp en buitenmantel bevindt zich bij Holetherm DW een vaste isolatielaag van hoogwaardige AES-wol.

Deze isolatie heeft meerdere functies.

De rookgassen koelen minder snel af, waardoor een goede natuurlijke schoorsteentrek wordt ondersteund. Tegelijkertijd wordt de warmteoverdracht van de binnenpijp naar de buitenmantel beperkt.

Dit is een belangrijk verschil met een enkelwandige kachelpijp.

Technische classificatie

In de officiële Holetherm-productfolder voor het dubbelwandige systeem staat de volgende EN 1856-1-classificatie vermeld:

T450 – N1 – D – Vm – L50040/050 – G75

Deze aanduiding bevat veel technische informatie over het systeem.

T450 – temperatuurklasse

T450 betekent dat het systeem binnen deze classificatie geschikt is voor een nominale bedrijfstemperatuur tot 450 °C.

Dit moet niet worden verward met de temperatuur die kortstondig tijdens bijvoorbeeld een schoorsteenbrand kan optreden.

N1 – onderdruk

N1 betekent dat het systeem is bedoeld voor gebruik in onderdruk.

Bij een traditionele houtkachel ontstaat door de temperatuur van de rookgassen natuurlijke trek in de schoorsteen. Hierdoor worden de rookgassen door het kanaal naar buiten afgevoerd.

D – droge toepassing

De letter D staat voor een droge toepassing.

Het systeem is binnen deze classificatie dus bedoeld voor rookgassen waarbij het kanaal niet als nat/condenserend systeem wordt gebruikt.

RVS 316L – L50

De aanduiding L50 in de classificatie verwijst naar de materiaalkwaliteit van de binnenpijp.

Holetherm gebruikt hiervoor RVS 1.4404 / 316L. De officiële productfolder vermeldt hierbij een materiaaldikte van 0,4/0,5 mm, afhankelijk van de betreffende uitvoering.

RVS 316L wordt veel gebruikt voor hoogwaardige rookgassystemen vanwege de combinatie van temperatuur- en corrosiebestendigheid.

Schoorsteenbrandbestendig – G

Voor een houtkachel is de letter G bijzonder belangrijk.

De G-classificatie betekent dat het rookgassysteem binnen de daarvoor geteste en voorgeschreven opbouw schoorsteenbrandbestendig is.

De officiële Holetherm-productdocumentatie vermeldt voor deze uitvoering:

G75.

Wat betekent G75?

De 75 heeft betrekking op de minimale afstand tot brandbare materialen binnen de betreffende gecertificeerde opbouw.

Dat betekent nadrukkelijk niet dat bij iedere denkbare Holetherm-installatie simpelweg overal 75 mm aangehouden kan worden.

Bij een vloer-, plafond-, wand- of dakdoorvoer moet de complete voorgeschreven constructie worden gevolgd.

Doorvoer door een brandbare vloer of dak

Bij houtkachelinstallaties is dit één van de belangrijkste aandachtspunten.

De Holetherm montagehandleiding schrijft bij een doorvoering door een brandbare vloer en/of een brandbaar dak een daarvoor geschikte omkokering voor. De omkokering moet door de betreffende brandbare constructie worden doorgezet.

Een dubbelwandige pijp alleen maakt een willekeurige doorvoer dus niet automatisch brandveilig.

De complete combinatie van:

rookkanaal + vrije afstand + omkokering + ondersteuning + dak- of vloerconstructie

moet volgens de montagevoorschriften worden uitgevoerd.

Zo verticaal mogelijk installeren

Voor een goed functionerende houtkachel heeft een zo recht en verticaal mogelijk rookkanaal de voorkeur.

Holetherm adviseert eveneens om het tracé zoveel mogelijk verticaal en met zo weinig mogelijk bochten uit te voeren.

In de montagevoorschriften wordt aanbevolen om een versleping bij voorkeur onder een hoek van niet meer dan 45° uit te voeren. Bij grotere verslepingen kunnen aanvullende berekeningen en voorzieningen noodzakelijk zijn.

Maximale ondersteuning en vrije hoogte

Ook de mechanische ondersteuning van een dubbelwandige schoorsteen is belangrijk.

De Holetherm-productdocumentatie vermeldt onder andere:

• maximaal 7 meter schoorsteendelen op de aangegeven belasting;
• maximaal 1,5 meter tussen ondersteuningen bij een niet-verticale installatie van 45°;
• maximaal 1,5 meter vrijstaande hoogte vanaf de laatste ondersteuning.

De daadwerkelijke montage moet uiteraard altijd volgens de actuele voorschriften voor de betreffende installatie worden uitgevoerd.

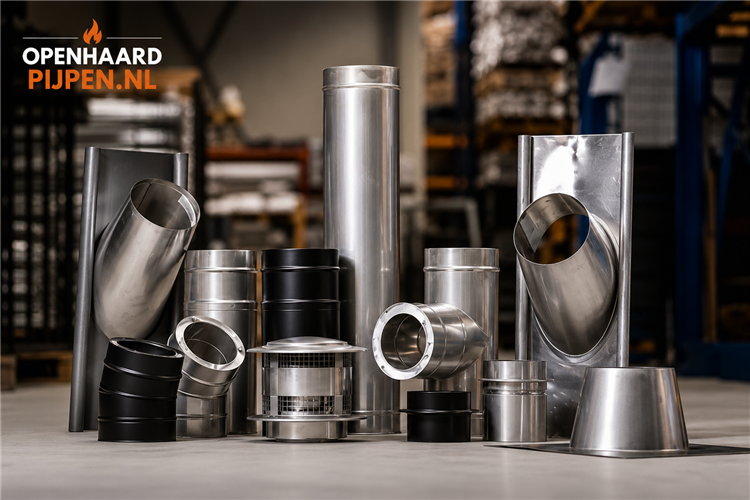

Modulair Holetherm systeem

Een groot voordeel van Holetherm is de modulaire opbouw.

Het dubbelwandige assortiment bestaat onder andere uit:

• rechte schoorsteensecties;
• bochten;
• T-stukken;
• paspijpen;
• aansluitstukken;
• stormkragen;
• muur- en andere bevestigingsbeugels;
• dakplaten;
• omkokeringsstoelen;
• verschillende schoorsteenkappen.

Hierdoor kan een groot gedeelte van een complete schoorsteen met onderdelen uit hetzelfde systeem worden samengesteld.

Holetherm dubbelwandig combineren met enkelwandig

Holetherm heeft naast het dubbelwandige DW-systeem ook een Holetherm EW enkelwandig systeem.

Het DW-systeem is volgens de montagevoorschriften bedoeld om in combinatie met Holetherm EW of EW DECO te kunnen worden toegepast.

Dat is bijvoorbeeld interessant wanneer vanuit de houtkachel eerst een zichtbare enkelwandige kachelpijp wordt gebruikt en vervolgens wordt overgegaan naar een geïsoleerd dubbelwandig schoorsteenkanaal.

Gebruik hiervoor altijd de daarvoor bestemde overgangs- en systeemonderdelen.

Gebruik originele Holetherm onderdelen

Holetherm DW is een systeemrookkanaal.

Onderdelen van andere merken moeten daarom niet uitsluitend op basis van dezelfde diameter met Holetherm worden gecombineerd.

Een pijp van bijvoorbeeld Ø150 mm van een ander merk kan qua maat vergelijkbaar lijken, maar dat betekent niet dat de verbinding, isolatie, toleranties en certificering overeenkomen.

Holetherm waarschuwt zelf dat veranderingen aan het systeem de goede werking kunnen beïnvloeden en gevolgen kunnen hebben voor garantie en aansprakelijkheid.

30 jaar garantie

Holetherm vermeldt momenteel 30 jaar garantie op het Holetherm rookgasafvoersysteem. Uiteraard gelden hiervoor de garantievoorwaarden van de fabrikant en moet het systeem correct worden toegepast en geïnstalleerd.

Dit maakt Holetherm interessant voor wie een duurzaam RVS schoorsteensysteem zoekt dat jarenlang onderdeel van de woning moet blijven.

Waarom kiezen voor Holetherm DW?

Holetherm heeft een aantal eigenschappen waarmee het zich onderscheidt:

• geproduceerd in Nederland;
• RVS 316L binnenpijp;
• RVS 304L buitenmantel;
• hoogwaardige AES-isolatie;
• dubbelwandige geïsoleerde constructie;
• schoorsteenbrandbestendige classificatie;
• uitgebreid modulair onderdelenprogramma;
• geschikt voor nieuwbouw en renovatie;
• toepassing binnen en buiten volgens de systeemvoorschriften;
• 30 jaar garantie volgens de voorwaarden van de fabrikant.

Holetherm, ThermoVast of Metaloterm?

Bij Openhaardpijpen.nl vindt u verschillende hoogwaardige dubbelwandige rookgassystemen, waaronder Holetherm, ThermoVast HDW en Metaloterm AT.

Het belangrijkste is dat u een systeem kiest dat past bij de kachel en de bouwkundige situatie.

Deze systemen hebben ieder hun eigen:

verbindingen, isolatie, onderdelen, maatvoering, CE-classificaties en montagevoorschriften.

Onderdelen zijn daarom niet automatisch onderling uitwisselbaar.

Heeft u al een bestaand Holetherm rookkanaal? Dan adviseren wij om dit met passende originele Holetherm onderdelen uit te breiden.

Advies over Holetherm

Bij het samenstellen van een Holetherm schoorsteenkanaal moet niet alleen naar de diameter worden gekeken.

Ook belangrijk zijn:

• merk en type houtkachel;
• voorgeschreven aansluitdiameter;
• totale kanaalhoogte;
• aantal bochten;
• eventuele versleping;
• vloer- en dakdoorvoeren;
• ondersteuning van het kanaal;
• afstand tot brandbare materialen;
• plaats en hoogte van de uitmonding.

Met meer dan 25 jaar ervaring met houtkachels en rookkanalen helpt Openhaardpijpen.nl u graag bij het samenstellen van een compleet Holetherm dubbelwandig rookkanaal.

Stuur ons bij twijfel het merk en type van de houtkachel en eventueel een foto of eenvoudige tekening van de situatie. Daarmee kunnen we veel gerichter bepalen welke onderdelen nodig zijn.

Holetherm DW – Nederlands geproduceerd, dubbelwandig geïsoleerd RVS voor een professioneel en duurzaam schoorsteenkanaal.
