_{Franse topkwaliteit voor een veilige en duurzame rookgasafvoer}

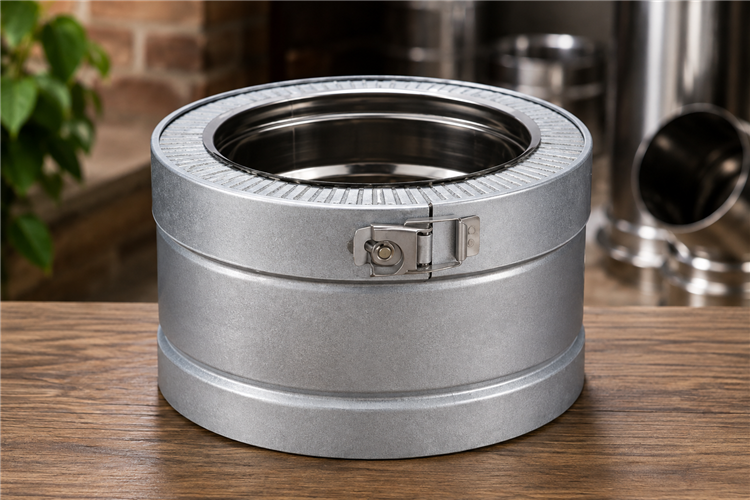

Poujoulat Therminox ZI is een hoogwaardig dubbelwandig en geïsoleerd schoorsteensysteem van de Franse fabrikant Cheminées Poujoulat.

Het systeem behoort tot de bekende Therminox TI-ZI serie en is ontwikkeld voor de veilige afvoer van rookgassen van onder andere houtkachels, haarden, pelletkachels en andere geschikte verwarmingstoestellen.

Het belangrijkste verschil met Therminox TI zit in de buitenmantel:

Therminox TI: RVS buitenmantel – geschikt voor binnen en buiten.
Therminox ZI: verzinkte metalen buitenmantel – bedoeld voor toepassing binnen het gebouw.

Daarmee is Therminox ZI bijzonder interessant voor rookkanalen die bijvoorbeeld door een woning, verdiepingsvloer, zolder en dakconstructie worden opgebouwd en waarbij het kanaal binnenshuis wordt weggewerkt.

Opbouw van Therminox ZI

Therminox ZI heeft dezelfde hoogwaardige RVS binnenpijp als Therminox TI.

De binnenwand bestaat uit:

RVS AISI 316L / materiaalnummer 1.4404

Bij de veelgebruikte diameters bedraagt de wanddikte van de binnenpijp 0,4 mm. Bij grotere diameters worden andere materiaaldiktes toegepast.

De buitenmantel van de ZI-uitvoering is uitgevoerd in verzinkt metaal.

Tussen de binnen- en buitenwand bevindt zich hoogwaardige isolatie.

Hoogwaardige isolatie

Poujoulat gebruikt voor Therminox een onder druk geïnjecteerde minerale/steenwolisolatie met hoge dichtheid.

De actuele Poujoulat-informatie vermeldt een dichtheid van ongeveer 130 kg/m³; oudere technische documentatie vermeldt 150 kg/m³.

Bij de gangbare Therminox-uitvoeringen bedraagt de isolatiedikte ongeveer 30 mm, waarbij Ø100 mm een afwijkende isolatiedikte van 25 mm heeft.

De isolatie helpt de rookgassen op temperatuur te houden. Dit ondersteunt de natuurlijke schoorsteentrek en beperkt tegelijkertijd de warmteoverdracht naar de buitenmantel.

Technische classificatie Therminox ZI

Voor de Therminox TI/ZI-serie wordt voor de gangbare diameters de volgende classificatie volgens EN 1856-1 vermeld:

T450 N1 W V2 L50 040 G50

Voor andere bedrijfsomstandigheden bestaan daarnaast andere classificaties binnen hetzelfde systeem.

Technische gegevens

*Voor de betreffende gangbare diameter/configuratie. Controleer bij de uiteindelijke installatie altijd de classificatie van de daadwerkelijk toegepaste onderdelen.

Wat betekent T450?

T450 is de temperatuurklasse.

Dit betekent dat het systeem binnen deze classificatie geschikt is voor een normale bedrijfstemperatuur van maximaal 450 °C.

Poujoulat positioneert Therminox onder andere voor verwarmingstoestellen op gas, stookolie, hout, pellets en steenkool, afhankelijk van de uitvoering en toepassing.

Voor Openhaardpijpen.nl is vooral de toepassing bij houtkachels en haarden van belang.

Wat betekent N1?

De aanduiding N1 betekent dat het rookkanaal binnen deze classificatie werkt in onderdruk.

Dit is gebruikelijk bij houtkachels waarbij de warme rookgassen door de natuurlijke trek van de schoorsteen naar buiten worden afgevoerd.

W – geschikt voor natte bedrijfsomstandigheden

Een interessant technisch kenmerk van Therminox is de W-classificatie.

W staat voor Wet en betekent dat het systeem binnen deze classificatie bestand is tegen bedrijfsomstandigheden waarbij condens kan optreden.

Hierdoor is Therminox breder inzetbaar dan een rookgassysteem dat uitsluitend een D-classificatie voor droge toepassing heeft.

RVS 316L binnenpijp

De aanduiding L50 verwijst naar de toegepaste RVS-kwaliteit van de binnenpijp.

Poujoulat gebruikt RVS 316L, materiaalnummer 1.4404.

Dit materiaal wordt veel toegepast in hoogwaardige rookgassystemen vanwege de goede weerstand tegen de omstandigheden die aan de binnenzijde van een schoorsteen kunnen ontstaan.

Schoorsteenbrandbestendig – G50

Voor houtkachels is de aanduiding G bijzonder belangrijk.

G betekent dat het systeem binnen de betreffende classificatie schoorsteenbrandbestendig is.

Bij G50 staat de 50 voor een geteste veiligheidsafstand van 50 mm ten opzichte van brandbare materialen. Poujoulat waarschuwt daarbij expliciet dat nationale installatievoorschriften een grotere afstand kunnen voorschrijven.

Let op met de afstand tot brandbare materialen

Hier zou ik op Openhaardpijpen.nl bewust voorzichtig mee zijn.

De productclassificatie G50 betekent niet automatisch dat bij iedere Nederlandse bouwkundige situatie simpelweg 50 mm afstand voldoende is.

Poujoulat Nederland vermeldt voor de installatie van starre metalen samengestelde rookkanalen een minimale veiligheidsafstand van 8 cm tot brandbare materialen.

Daarom moeten bij vloer-, plafond- en dakdoorvoeren altijd de actuele Nederlandse montagevoorschriften en de voorgeschreven Poujoulat-oplossing worden gevolgd.

Therminox ZI is bedoeld voor binnen

Dit is waarschijnlijk het belangrijkste verschil dat een klant moet begrijpen.

Therminox ZI

Heeft een verzinkte buitenmantel en wordt toegepast binnen het gebouw.

Therminox TI

Heeft een RVS buitenmantel en is geschikt voor toepassing binnen én buiten het gebouw.

Bij een installatie kan het daarom voorkomen dat verschillende Therminox-uitvoeringen worden toegepast afhankelijk van de positie van het kanaal.

Het is belangrijk hiervoor de door Poujoulat voorgeschreven systeemopbouw te volgen.

Modulair Poujoulat systeem

Therminox is een modulair rookgassysteem.

Binnen het programma zijn onder andere verkrijgbaar:

• rechte schoorsteensecties;
• korte lengtes;
• bochten;
• T-stukken;
• aansluitstukken;
• verloopstukken;
• muurbeugels;
• ondersteuningen;
• dakdoorvoeren;
• stormkragen;
• eindstukken;
• schoorsteenkappen.

Hierdoor kan een compleet rookkanaal met onderdelen uit dezelfde Therminox-familie worden opgebouwd.

Verbinding tussen de elementen

Therminox maakt gebruik van een nauwkeurige insteekverbinding en klemband.

Poujoulat vermeldt bij het Therminox-systeem onder andere een 360° draaibare verbinding, een snelklemband met veiligheidsring en een uitvoering waarbij de klemband niet overlapt.

Dat maakt het systeem niet alleen technisch interessant, maar vereenvoudigt ook het positioneren van bijvoorbeeld bochten tijdens de montage.

Therminox ZI niet zomaar combineren met andere merken

Een Poujoulat Therminox rookkanaal is een systeemrookkanaal.

Gebruik daarom de daarvoor bestemde Therminox onderdelen.

Een Ø150 mm pijp van Metaloterm, Holetherm of ThermoVast is niet automatisch geschikt om met een Poujoulat Therminox Ø150 mm element te combineren.

De systemen verschillen onder andere in:

verbinding, buitenmaat, isolatie, maatvoering, systeemclassificatie en montagevoorschriften.

Heeft u al een bestaand Poujoulat rookkanaal en weet u niet zeker of het Therminox TI of ZI betreft? Stuur ons dan bij voorkeur foto's van de pijp en verbinding.

CÉRIC getest

Het Therminox TI-ZI systeem beschikt over het CÉRIC-label.

Poujoulat geeft aan dat het systeem door het CÉRIC-laboratorium is getest en gevalideerd. Daarnaast voldoet Therminox aan de toepasselijke Europese normen.

Poujoulat Nederland vermeldt momenteel bovendien 10 jaar garantie voor deze producten.

Wanneer kiezen voor Therminox ZI?

Therminox ZI is vooral interessant wanneer u:

• een hoogwaardig dubbelwandig rookkanaal zoekt;
• het kanaal binnenshuis toepast;
• een RVS 316L binnenpijp wilt;
• een goed geïsoleerd schoorsteensysteem zoekt;
• een modulair Poujoulat-systeem wilt gebruiken;
• een bestaande Therminox ZI-installatie wilt uitbreiden;
• een rookkanaal voor een houtkachel of haard wilt samenstellen.

Voor zichtbare of buiten gemonteerde delen kan Therminox TI de aangewezen uitvoering zijn, afhankelijk van de voorgeschreven systeemopbouw.

Advies over Poujoulat Therminox ZI

Een goed rookkanaal wordt niet alleen bepaald door merk en diameter.

Ook kanaalhoogte, aantal bochten, verslepingen, ondersteuning, afstand tot brandbare materialen, vloer- en dakdoorvoeren en de positie van de uitmonding zijn belangrijk.

Met meer dan 25 jaar ervaring met houtkachels en rookkanalen helpt Openhaardpijpen.nl u graag bij het samenstellen van een compleet Poujoulat Therminox rookkanaal.

Stuur ons bij twijfel het merk en type van uw houtkachel, de rookgasdiameter en eventueel foto's of een eenvoudige tekening van de situatie.

Dan kunnen wij veel gerichter bekijken welke Therminox ZI- en eventueel TI-onderdelen voor uw installatie nodig zijn.

Poujoulat Therminox ZI – Franse kwaliteit met een RVS 316L binnenpijp en geïsoleerde constructie voor een professioneel rookkanaal binnenshuis.
