_{ThermoVast dubbelwandig geïsoleerd rookkanaal}

ThermoVast HDW is een hoogwaardig dubbelwandig en geïsoleerd RVS rookgasafvoersysteem van Thermo Products. Het systeem wordt veel toegepast als schoorsteenkanaal voor houtkachels, haarden en andere toestellen met hoge rookgastemperaturen.

ThermoVast wordt ook vaak aangeduid als ThermoVast dubbelwandig, ThermoVast DW of ThermoVast HDW.

Het systeem onderscheidt zich door een RVS 316L binnenpijp, RVS 304 buitenpijp en hoogwaardige isolatie tussen beide wanden. Het modulaire systeem bestaat uit rechte elementen, bochten, aansluitstukken, T-stukken, ondersteuningen, dakonderdelen en verschillende schoorsteenkappen.

Waarvoor is ThermoVast HDW geschikt?

Volgens Thermo Products wordt ThermoVast toegepast bij onder andere:

• haarden en kachels;
• verwarmingsketels;
• industriële ovens;
• bakkerijen.

De installatievoorschriften vermelden het dubbelwandige ThermoVast-systeem voor hout, kolen, olie en gas.

Voor Openhaardpijpen.nl is vooral de toepassing als dubbelwandig schoorsteenkanaal voor houtkachels en haarden relevant.

Opbouw van ThermoVast HDW

De binnen- en buitenpijp zijn van verschillende soorten RVS gemaakt.

Binnenpijp: RVS 316L
Buitenpijp: RVS 304 BA
Isolatie HDW/DW: 25 mm Superwool® Plus Blanket
Verbinding: koppelklemband
Lasnaden: TIG-stuiklas zonder overlap

De standaard materiaaldikte bedraagt volgens de actuele fabrikantgegevens 0,5 mm voor binnen- en buitenwand, waarbij bij grotere diameters 0,6 mm wordt toegepast.

Waarom RVS 316L aan de binnenzijde?

De binnenpijp komt rechtstreeks in contact met de hete rookgassen en verbrandingsproducten. Hiervoor wordt het hoogwaardige RVS 316L toegepast.

De buitenmantel wordt uitgevoerd in RVS 304.

Hierdoor ontstaat een duurzaam rookgaselement dat tegelijkertijd relatief licht van gewicht blijft.

25 mm Superwool Plus-isolatie

Tussen de binnen- en buitenwand van de standaard ThermoVast DW/HDW bevindt zich 25 mm Superwool® Plus Blanket.

De isolatie beperkt de warmteoverdracht naar de buitenmantel en helpt tegelijkertijd voorkomen dat de rookgassen in het kanaal te snel afkoelen.

Dat is belangrijk voor een goed functionerende natuurlijke schoorsteentrek.

Naast de standaard DW/HDW-uitvoering bestaan ThermoVast-uitvoeringen met 35 mm isolatie, zoals DWH(R) en DWBA. Deze moeten technisch niet zonder meer als dezelfde uitvoering worden beschouwd.

Technische gegevens ThermoVast HDW

Deze gegevens zijn gebaseerd op de actuele technische informatie van Thermo Products.

Wat betekent T600?

De aanduiding T600 is de temperatuurklasse van het rookgassysteem.

Dit betekent dat het systeem binnen de voorwaarden van de classificatie geschikt is voor een nominale bedrijfstemperatuur tot 600 °C.

Thermo Products geeft daarnaast een maximale temperatuur van 1000 °C op. Die maximale waarde moet niet worden gezien als de normale continue bedrijfstemperatuur; voor continu gebruik vermeldt de fabrikant 600 °C.

Wat betekent N1?

N1 is de drukklasse.

ThermoVast HDW is geschikt voor een rookgasafvoer die werkt op onderdruk, zoals gebruikelijk bij veel traditionele houtkachel- en schoorsteeninstallaties met natuurlijke trek.

Wat betekent D?

De letter D staat voor een droge toepassing.

Het ThermoVast HDW-systeem is daarmee bedoeld voor rookgastoepassingen waarbij het systeem volgens de classificatie niet condenserend wordt gebruikt.

Dit is een belangrijk verschil met bepaalde rookgassystemen die specifiek zijn ontworpen voor natte/condensvormende toepassingen.

Schoorsteenbrandbestendig – G70

Voor een houtkachel is de aanduiding G bijzonder belangrijk.

De G-classificatie geeft aan dat het rookgassysteem binnen de gecertificeerde opbouw schoorsteenbrandbestendig is.

De actuele ThermoVast HDW-classificatie luidt:

T600 N1 D VmL50 040 G70

De fabrikant vermeldt bovendien een garantie van 30 jaar, ook na een schoorsteenbrand, uiteraard binnen de daarvoor geldende garantievoorwaarden.

Wat betekent G70?

De 70 in G70 heeft betrekking op de geteste/geclassificeerde afstand tot brandbare materialen binnen de betreffende systeemopbouw.

Het is belangrijk dit niet simpelweg te vertalen naar: “iedere ThermoVast pijp mag altijd 70 mm van hout worden geplaatst.”

Bij vloer-, plafond-, wand- en dakdoorvoeren moet de complete gecertificeerde constructie en het actuele installatievoorschrift worden gevolgd.

Dat is vooral bij houtkachels een belangrijk veiligheidspunt.

Beschikbare diameters

Een sterk punt van ThermoVast is het grote diameterbereik.

De fabrikant geeft momenteel een bereik aan van:

Ø80 t/m Ø600 mm.

Voor houtkachels worden uiteraard vooral de kleinere en middelgrote diameters gebruikt.

Welke diameter u nodig heeft, wordt in eerste instantie bepaald door de rookgasuitgang en de voorschriften van de fabrikant van de houtkachel.

Verklein de voorgeschreven diameter nooit zomaar.

Onderdelen van het ThermoVast HDW-systeem

ThermoVast is modulair opgebouwd. Het programma omvat onder andere:

• rechte elementen van 1000 mm;
• rechte elementen van 500 mm;
• elementen van 330 mm;
• elementen van 250 mm;
• passtukken 100–300 mm;
• schuifcombinaties;
• 15° bochten;

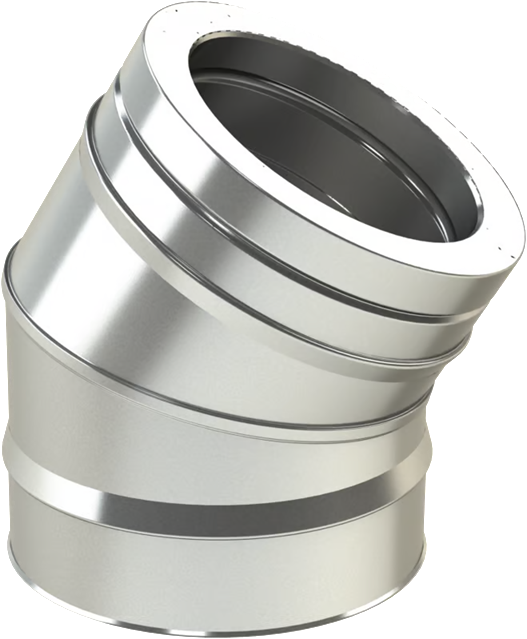

• 30° bochten;
• 45° bochten;
• 90° bochten;
• aansluitstukken;
• nisbussen;
• draagplaten;
• T-stukken;
• dakbevestigingen;
• topsecties;
• regenkappen;
• trekkende kappen.

Hierdoor kan een compleet rookkanaal grotendeels met onderdelen uit hetzelfde ThermoVast-systeem worden opgebouwd.

ThermoVast combineren met enkelwandige kachelpijp

Direct boven een houtkachel wordt binnenshuis vaak eerst een enkelwandige kachelpijp toegepast.

Thermo Products heeft hiervoor onder andere ThermoPlan en ThermoKrimp. In de technische documentatie wordt aangegeven dat ThermoVast hierop kan worden aangesloten met daarvoor bedoelde systeemonderdelen.

Gebruik voor de overgang van enkelwandig naar dubbelwandig altijd een daarvoor geschikt aansluit- of overgangselement.

Binnen- en buitenmontage

Een dubbelwandig geïsoleerd rookkanaal kan afhankelijk van de installatie worden toegepast:

• door de woning;
• door verdiepingsvloeren;
• door het dak;
• langs de buitengevel;
• bij renovatie;
• bij nieuwbouw.

De exacte bevestiging, ondersteuning, doorvoeren en afstanden moeten worden uitgevoerd volgens de actuele ThermoVast montagevoorschriften.

Waarom kiezen voor ThermoVast HDW?

ThermoVast HDW heeft een aantal eigenschappen waardoor het systeem interessant is voor een professioneel houtkachel-rookkanaal:

• RVS 316L binnenwand;
• RVS 304 buitenmantel;
• 25 mm hoogwaardige isolatie;
• T600 temperatuurklasse;
• schoorsteenbrandbestendige G-classificatie;
• uitgebreid assortiment systeemonderdelen;
• grote keuze in diameters;
• lichtgewicht constructie;
• snel te monteren en demonteren;
• EN 1856-1 gecertificeerd;
• 30 jaar garantie volgens de voorwaarden van de fabrikant.

De producten worden bovendien door Thermo Products onder CE/FPC-bewaking en aanvullende MPA-controle aangeboden.

ThermoVast HDW of Metaloterm AT?

Op Openhaardpijpen.nl vindt u zowel ThermoVast HDW als Metaloterm AT.

Beide zijn hoogwaardige dubbelwandige RVS rookgassystemen, maar het zijn verschillende gecertificeerde systemen met hun eigen onderdelen, verbindingen en installatievoorschriften.

Kies daarom niet alleen op diameter of prijs.

Heeft u bijvoorbeeld al een bestaand ThermoVast HDW rookkanaal, dan adviseren wij om dit met daarvoor geschikte ThermoVast HDW systeemonderdelen uit te breiden.

Onderdelen van verschillende merken zijn niet automatisch uitwisselbaar omdat ze toevallig dezelfde binnendiameter hebben.

Advies over ThermoVast HDW

Bij het samenstellen van een dubbelwandig rookkanaal zijn niet alleen merk en diameter belangrijk.

Ook moet rekening worden gehouden met:

• vermogen en type houtkachel;
• totale schoorsteenhoogte;
• aantal bochten;
• eventuele versleping;
• ondersteuning;
• afstand tot brandbare materialen;
• vloer- en dakdoorvoeren;
• plaats van de uitmonding.

Met meer dan 25 jaar ervaring met houtkachels en rookkanalen helpt Openhaardpijpen.nl u graag bij het samenstellen van een compleet ThermoVast HDW rookkanaal.

Stuur bij twijfel het merk en type van uw houtkachel, diameter van de rookgasuitgang en een eenvoudige tekening of foto's van de situatie. Dan kan veel gerichter worden bekeken welke onderdelen nodig zijn.

ThermoVast HDW – een hoogwaardig, dubbelwandig en geïsoleerd RVS rookgassysteem voor een duurzame en veilige schoorsteenopbouw.
