Poujoulat prefab schoorstenen en dakuitgangen technische informatie
Lichtgewicht dakuitgang met geïntegreerd rookkanaal
Een Poujoulat prefab schoorsteen wordt ook een prefab dakuitgang of schoorsteenuitgang genoemd. Het is het zichtbare gedeelte van het rookgasafvoersysteem dat boven het dak uitsteekt.
In tegenstelling tot een traditionele gemetselde schoorsteen wordt een Poujoulat dakuitgang grotendeels in de fabriek samengesteld. De dakuitgang wordt compleet afgewerkt geleverd en bevat een geïsoleerd metalen rookkanaal. Hierdoor zijn geen metselwerk of zware ondersteuningsconstructies op het dak nodig.
De bekende Poujoulat Tradinov dakuitgangen zijn verkrijgbaar in verschillende vormen, afmetingen, kleuren en afwerkingen. Ze worden toegepast bij nieuwbouw en renovatie en kunnen worden gecombineerd met daarvoor goedgekeurde Poujoulat-rookkanalen.
Waaruit bestaat een Poujoulat dakuitgang?
Een compleet systeem bestaat, afhankelijk van de gekozen uitvoering, uit:
- een vierkante of rechthoekige prefab dakuitgang;
- een geïntegreerd geïsoleerd rookkanaal;
- een schoorsteenkap;
- een metalen waterdichte dakdoorvoer of aansluitplaat;
- een bevestigingsframe voor montage aan de dakconstructie;
- aansluitende dubbelwandige rookkanaalelementen;
- koppelklembanden en bevestigingsmaterialen;
- eventueel brandwerende afstandhouders en plafondplaten.
De dakdoorvoer wordt afgestemd op de dakhelling en het gebruikte dakbedekkingsmateriaal. Controleer daarom vóór bestelling altijd het type dakpan, de dakhelling, de gewenste plaats op het dak en de diameter van het rookkanaal.
Poujoulat Tradinov dakuitgangen
Tradinov is een serie lichtgewicht metalen dakuitgangen van Poujoulat. De modellen zijn verkrijgbaar als vierkante en rechthoekige schoorsteen en kunnen worden afgewerkt met onder andere een gladde coating, sierpleister of een baksteenachtige afwerking.
Een standaard vierkant Frans Tradinov-model van 37 × 37 cm heeft volgens Poujoulat als voorbeeld:
- een achterhoogte van circa 80 cm;
- circa 1 meter geïntegreerd geïsoleerd rookkanaal;
- een gewicht van ongeveer 23 kg;
- een behuizing van verzinkt staal;
- een schoorsteenkap en bovenrand van RVS.
Deze gegevens gelden niet automatisch voor iedere uitvoering. Grotere modellen, afwijkende afwerkingen en rechthoekige dakuitgangen hebben andere afmetingen en gewichten.
Geschikte rookkanalen
Afhankelijk van de uitvoering kan een Poujoulat dakuitgang worden gecombineerd met goedgekeurde systemen zoals:
- Poujoulat Therminox TI;
- Poujoulat Therminox ZI;
- Poujoulat Inox-Inox;
- Poujoulat Inox-Galva;
- Poujoulat PGI voor daarvoor geschikte pellettoestellen;
- Poujoulat Efficience.
De uitvoering van het rookkanaal moet passen bij het toestel, de brandstof, de rookgastemperatuur, de benodigde diameter en de systeemclassificatie.
Onderdelen van verschillende merken of Poujoulat-systemen mogen niet zonder meer met elkaar worden gecombineerd. Gebruik uitsluitend originele, onderling geschikte onderdelen of een door de fabrikant goedgekeurde adapter.
Welke gegevens zijn nodig voor de bestelling?
Voor het kiezen en bestellen van de juiste dakuitgang zijn minimaal de volgende gegevens nodig:
- Het merk en type van de houtkachel, pelletkachel of haard.
- De voorgeschreven diameter van de rookgasafvoer.
- Het gekozen Poujoulat-rookkanaalsysteem.
- De dakhelling in graden of procenten.
- Het type dakbedekking, bijvoorbeeld dakpannen, leien of metalen dakplaten.
- De afstand tussen het toestel en de gewenste dakdoorvoer.
- De positie van de dakuitgang ten opzichte van de nok.
- De gewenste vorm, afmetingen, kleur en afwerking.
- De aanwezigheid van verdiepingsvloeren, balklagen en brandbare materialen.
- Eventuele bochten of verspringingen in het rookkanaal.
Een foto van het dak, een foto van de binnenzijde en een eenvoudige maatvoeringstekening helpen om de juiste uitvoering te bepalen.
Montage van een Poujoulat prefab dakuitgang
1. Bepaal de juiste positie
Bepaal eerst waar het rookkanaal vanaf het toestel naar het dak kan lopen. Een zo recht en verticaal mogelijk kanaal heeft de voorkeur. Houd rekening met balken, spanten, leidingen, isolatiematerialen en andere obstakels.
De plaats en hoogte van de uitmonding moeten voldoen aan de Nederlandse bouwregelgeving, de geldende normen en de installatievoorschriften van het toestel en rookkanaal.
De Franse regel dat een uitmonding minimaal 40 cm boven alle bouwdelen binnen 8 meter moet liggen, kan niet zonder meer op iedere Nederlandse situatie worden toegepast. In Nederland moeten de uitmondingshoogte en verdunningsfactor volgens de hier geldende voorschriften worden bepaald.
2. Controleer dakhelling en dakbedekking
De metalen dakdoorvoer moet geschikt zijn voor:
- de exacte dakhelling;
- het profiel van de dakpannen;
- leien, shingles of andere dakbedekking;
- de richting waarin de dakuitgang wordt geplaatst.
De waterdichte aansluitplaat wordt door Poujoulat op het daktype afgestemd. Gebruik geen willekeurige dakdoorvoer en pas een fabrieksmatig onderdeel niet zonder toestemming aan.
3. Maak de dakopening
Teken de benodigde opening zorgvuldig af. Controleer vóór het zagen aan zowel de binnen- als buitenzijde of geen dragende balken, leidingen of andere constructiedelen worden geraakt.
Houd rondom het geïsoleerde rookkanaal de veiligheidsafstand aan die op het productlabel, de prestatieverklaring en in de montagehandleiding staat. In de Franse Poujoulat-montage-informatie wordt voor bepaalde systemen een afstand van minimaal 8 cm tot houten constructiedelen genoemd. De vereiste afstand kan echter per kanaalsysteem en classificatie verschillen.
Vul de voorgeschreven vrije veiligheidsafstand niet op met hout, purschuim of willekeurig isolatiemateriaal.
4. Plaats de metalen dakdoorvoer
Verwijder de benodigde dakpannen of dakbedekking. De Poujoulat aansluitplaat wordt op het dak aangebracht en aan de bovenzijde tegen of aan een panlat bevestigd, zodat deze niet naar beneden kan schuiven.
De dakpannen worden rondom de aansluitplaat teruggelegd. Controleer of:
- het water vanaf de bovenzijde vrij kan afstromen;
- de zijkanten correct onder of over de dakbedekking vallen;
- de onderste slab goed over de dakbedekking ligt;
- er geen openingen ontstaan waar regenwater of stuifsneeuw kan binnendringen.
De fabrieksmatige aansluitplaat zorgt voor de waterdichte aansluiting. Gebruik alleen aanvullende afdichtingsproducten wanneer Poujoulat dit uitdrukkelijk voorschrijft.

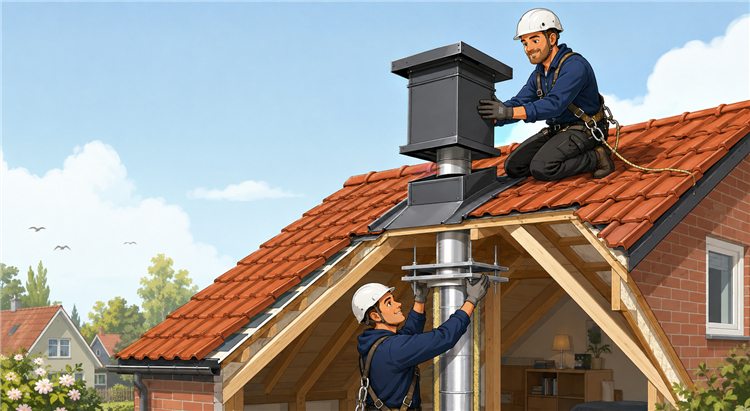

5. Plaats de prefab dakuitgang
Til de dakuitgang met voldoende personen of geschikte hijsmiddelen naar het dak. Een standaardmodel kan relatief licht zijn, maar grotere uitvoeringen en modellen met een zware afwerking vragen om professionele hijsmiddelen.
De prefab schoorsteen wordt van bovenaf in de metalen dakdoorvoer geplaatst. Laat de dakuitgang volledig en gelijkmatig in de daarvoor bestemde aansluiting zakken.
Werk op hoogte altijd met geschikte valbeveiliging en houd rekening met windbelasting.
6. Stel de dakuitgang verticaal
Controleer met een waterpas of de schoorsteen aan alle zijden recht staat. Bij Tradinov is aan de binnenzijde een verstelvoorziening aanwezig waarmee de stand ten opzichte van de dakhelling beperkt kan worden gecorrigeerd. Volgens de Franse fabrikant is hiermee een correctie van ongeveer 10% mogelijk.
Deze verstelling is bedoeld voor nauwkeurige uitlijning en niet om een verkeerd bestelde dakdoorvoer voor een andere dakhelling passend te maken.
7. Bevestig de dakuitgang aan de dakconstructie
De dakuitgang wordt vanuit de binnenzijde met een speciaal bevestigingsframe aan de dakconstructie vastgezet. Afhankelijk van het model bestaat dit frame uit geperforeerde montagerails, draadeinden en bevestigingsbeugels.
Bevestig het frame uitsluitend aan voldoende sterke constructiedelen. Draai de bevestigingen gelijkmatig vast, zodat de dakuitgang recht blijft staan en niet wordt vervormd.
Het frame zorgt ervoor dat de dakuitgang stabiel met de dakconstructie is verbonden. Poujoulat vermeldt voor correct gemonteerde uitvoeringen een hoge weerstand tegen windbelasting. De daadwerkelijke geschiktheid blijft afhankelijk van model, montage, gebouwhoogte en locatie.
8. Sluit het rookgaskanaal aan
Bouw het goedgekeurde Poujoulat-rookkanaal vanaf de geïntegreerde pijp van de dakuitgang verder naar beneden op.
Let daarbij op:
- de voorgeschreven montagerichting van de elementen;
- volledige insteek van iedere verbinding;
- plaatsing van de originele koppelklembanden;
- borging met de daarvoor bestemde veiligheidspen;
- voldoende ondersteuning van het kanaal;
- de maximale afstand tussen muur- of verdiepingsbeugels;
- de toegestane hoeveelheid en hoek van eventuele bochten;
- de veiligheidsafstand tot brandbare materialen.
Een dakuitgang mag niet het volledige gewicht van een lang rookkanaal dragen, tenzij de fabrikant dit voor die samenstelling toestaat. Breng daarom de voorgeschreven ondersteuningen en draagbeugels aan.
9. Werk vloer- en plafonddoorvoeren veilig af
Bij doorgangen door plafonds, vloeren en geïsoleerde dakconstructies moeten de daarvoor bestemde Poujoulat-onderdelen worden gebruikt.
Denk daarbij aan:
- brandwerende afstandhouders;
- geventileerde of luchtdichte plafondplaten;
- brandwerende omkokering;
- ondersteuningsplaten;
- luchtdichte aansluitingen rond de doorvoer.
Het rookkanaal moet over de volledige lengte bereikbaar blijven voor inspectie en onderhoud. Een omkokering mag de voorgeschreven ventilatie of veiligheidsafstand niet blokkeren.
10. Controleer de complete installatie
Controleer vóór ingebruikname:
- of de dakuitgang volledig verticaal en stabiel staat;
- of de dakdoorvoer rondom waterdicht aansluit;
- of alle kanaalverbindingen volledig zijn ingestoken;
- of alle klembanden en borgingen aanwezig zijn;
- of de juiste veiligheidsafstand is aangehouden;
- of het kanaal voldoende wordt ondersteund;
- of de uitmondingspositie aan de Nederlandse voorschriften voldoet;
- of het rookkanaal geschikt is voor het aangesloten toestel;
- of het systeem kan worden geïnspecteerd en gereinigd.
Laat de installatie vóór ingebruikname controleren door een deskundige installateur of schoorsteenspecialist.
Onderhoud van een Poujoulat dakuitgang
Controleer de dakuitgang en het rookkanaal periodiek op:
- beschadigingen of vervorming;
- losse bevestigingen;
- aantasting van de afwerking;
- lekkage rondom de dakdoorvoer;
- verstopping of vervuiling van de schoorsteenkap;
- roet- en creosootafzetting in het rookkanaal.
Laat het rookkanaal regelmatig reinigen, afgestemd op het toestel, de gebruikte brandstof en de gebruiksintensiteit. Gebruik een reinigingsborstel die geschikt is voor het toegepaste RVS-rookkanaal.
Belangrijk bij montage
Een prefab dakuitgang maakt de plaatsing eenvoudiger, maar vormt onderdeel van een complete rookgasinstallatie. Een verkeerde diameter, onvoldoende veiligheidsafstand, onjuiste uitmondingshoogte of niet-passende dakdoorvoer kan leiden tot trekproblemen, lekkage of brandgevaar.
Volg daarom altijd:
- de actuele Poujoulat montagehandleiding;
- de prestatieverklaring en systeemclassificatie;
- de installatievoorschriften van het aangesloten toestel;
- de Nederlandse bouwregelgeving en toepasselijke normen;
- de aanwijzingen van een deskundige installateur.
