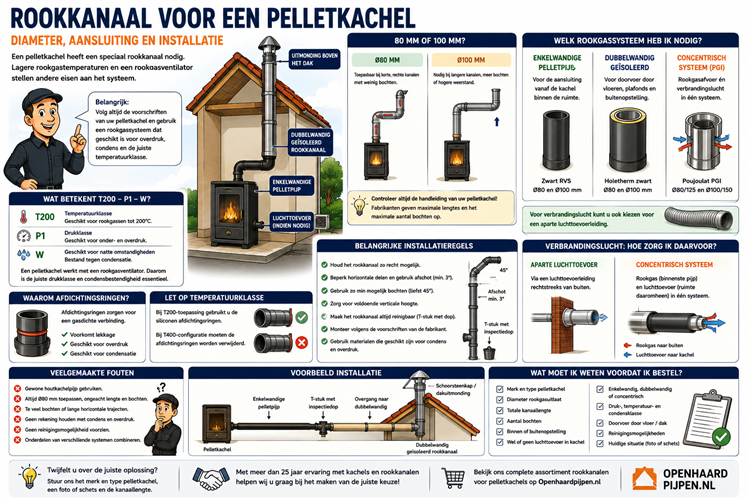

_{Technische informatie over rookgasafvoer voor pelletkachels}

Een pelletkachel heeft een ander type rookgasafvoer nodig dan een traditionele houtkachel. Pelletkachels werken doorgaans met lagere rookgastemperaturen en zijn voorzien van een rookgasventilator die de rookgassen actief afvoert.

Hierdoor moet het rookkanaal onder andere geschikt zijn voor de drukklasse, condensvorming en temperatuur die door de fabrikant van de pelletkachel worden voorgeschreven.

Een willekeurige kachelpijp gebruiken omdat deze toevallig dezelfde diameter heeft, is daarom niet verstandig.

Bij Openhaardpijpen.nl vindt u verschillende oplossingen voor pelletkachels:

• enkelwandige RVS pelletpijp in zwart;
• Holetherm dubbelwandige rookkanalen voor pelletkachels;
• Poujoulat PGI concentrische rookkanalen;
• luchttoevoerleidingen voor pelletkachels.

Waarom heeft een pelletkachel een speciaal rookkanaal nodig?

Bij een traditionele houtkachel stijgen de warme rookgassen voornamelijk door natuurlijke schoorsteentrek.

Een pelletkachel werkt anders.

De meeste pelletkachels beschikken over een rookgasventilator. Deze helpt de rookgassen door het toestel en rookkanaal naar buiten af te voeren.

Daardoor kunnen in het rookgastraject andere drukcondities ontstaan.

De verbindingen moeten daarom voldoende dicht zijn en het gebruikte rookgassysteem moet geschikt zijn voor de betreffende toepassing en drukklasse.

Lagere rookgastemperatuur betekent meer kans op condens

Pelletkachels verbranden pellets zeer gecontroleerd en efficiënt. Hierdoor kunnen de rookgastemperaturen relatief laag zijn.

Dat heeft een voordeel voor het rendement, maar het betekent ook dat rookgassen gemakkelijker kunnen afkoelen.

Wanneer rookgassen voldoende afkoelen kan condens ontstaan.

Dat condensaat kan stoffen uit de rookgassen bevatten en stelt daardoor eisen aan het materiaal van het rookkanaal.

Daarom is bij een pelletkachel niet alleen de temperatuurklasse belangrijk, maar ook de condens- en corrosiebestendigheid van het rookgassysteem.

Wat betekenen T200, P1 en W?

Op rookgasafvoeren staan technische classificaties.

Een voorbeeld van een pelletrookkanaal uit het assortiment van Openhaardpijpen.nl is:

T200 P1 W

Deze letters en cijfers hebben ieder een betekenis. Het betreffende zwarte RVS pelletsysteem van Openhaardpijpen.nl is volgens de productgegevens onder andere geschikt voor onder- en overdruk en condensatie.

T200

De T staat voor temperatuurklasse.

T200 betekent dat het rookgassysteem voor de bij deze classificatie behorende temperatuurbelasting is getest.

P1

De P heeft betrekking op de drukklasse.

Dat is bij pelletkachels belangrijk omdat de rookgasventilator druk in het rookgastraject kan veroorzaken.

W

De W geeft aan dat het systeem geschikt is voor natte bedrijfsomstandigheden/condens.

Dat is bij pelletkachels extra relevant vanwege de relatief lage rookgastemperaturen.

T600 is niet automatisch beter voor een pelletkachel

Bij houtkachels wordt vaak gesproken over T600 en roetbrandbestendigheid.

Bij pelletkachels moet anders naar de classificatie worden gekeken.

Een hogere temperatuurklasse betekent namelijk niet automatisch:

“dit rookkanaal is beter geschikt voor mijn pelletkachel.”

U moet kijken naar de complete classificatie:

temperatuur + drukklasse + condensbestendigheid + corrosiebestendigheid + afstand tot brandbare materialen + toepassing.

De installatievoorschriften van de pelletkachel én het rookgassysteem zijn hierbij bepalend.

 Lees ook: T600 keurmerk voor rookkanalen – wat betekent het?

Waarom zitten er afdichtingsringen in pelletpijp?

Veel speciale pelletrookkanalen hebben bij de verbindingen afdichtingsringen.

Deze helpen de verbindingen gasdicht te maken.

Het zwarte enkelwandige RVS pelletsysteem dat Openhaardpijpen.nl verkoopt, gebruikt bijvoorbeeld een siliconen afdichtingsring bij de T200-toepassing. Het systeem is uitgevoerd in RVS 316L en geschikt voor zowel onder- als overdruk en condensatie.

Dat is een belangrijk verschil met veel traditionele enkelwandige kachelpijpen voor houtkachels.

Let op met afdichtingsringen en temperatuurklasse

Een afdichtingsring mag niet zomaar in iedere toepassing blijven zitten.

Bij het pelletsysteem op Openhaardpijpen.nl wordt bijvoorbeeld expliciet aangegeven dat de siliconenring bij de T200-toepassing wordt gebruikt en dat bij de aangegeven T400-configuratie de afdichtingsringen moeten worden verwijderd.

Dit laat goed zien waarom onderdelen niet willekeurig mogen worden gecombineerd.

Volg altijd de technische documentatie van het betreffende rookgassysteem.

Welke diameter rookkanaal heeft een pelletkachel nodig?

Veel pelletkachels hebben een rookgasuitlaat van:

Ø80 mm

maar ook:

Ø100 mm

komt voor.

Welke diameter u nodig heeft, wordt in eerste instantie bepaald door de fabrikant van de pelletkachel.

Kijk daarom altijd in de installatiehandleiding.

Wanneer 80 mm en wanneer 100 mm?

Dit is één van de belangrijkste vragen bij een pelletkachel.

Een kachel met een aansluiting van Ø80 mm betekent niet automatisch dat het complete rookkanaal ongeacht lengte en aantal bochten in 80 mm mag worden uitgevoerd.

Naarmate een rookkanaal:

• langer wordt;
• meer bochten krijgt;
• meer horizontale of schuine delen bevat;

neemt de weerstand toe.

Een grotere diameter kan dan noodzakelijk worden.

Niet iedere pelletkachel heeft dezelfde regels voor 80 en 100 mm

Daarom zou ik op je website geen algemene regel zetten zoals "boven X meter altijd 100 mm".

De voorschriften verschillen namelijk per fabrikant en toestel.

Een technische handleiding van een pelletkachel kan bijvoorbeeld maximale lengtes en aantallen bochten voorschrijven. Ook de Nobis-handleiding op Openhaardpijpen.nl zegt expliciet dat bij toestellen met een elektrische rookgasventilator de fabrikantvoorschriften voor maximale lengte en aantal bochten moeten worden gevolgd.

Een Duroflame-installatievoorschrift geeft bijvoorbeeld voor zijn specifieke toepassing Ø80 mm en Ø100 mm met verschillende maximale kanaallengtes op. Dat is een fabrikantspecifiek voorschrift, geen universele regel voor iedere pelletkachel.

Daarom geldt:

Controleer altijd:

diameter → totale lengte → aantal bochten → verticale hoogte → voorschrift van de kachelfabrikant.

Houd het rookkanaal zo recht mogelijk

Een pelletkachel heeft weliswaar een rookgasventilator, maar dat betekent niet dat de rookgasafvoer onbeperkt bochten kan bevatten.

Iedere bocht veroorzaakt weerstand.

Daarom is als algemeen uitgangspunt een traject met:

zo veel mogelijk verticale lengte + zo weinig mogelijk bochten

gunstiger dan een lang en ingewikkeld horizontaal traject.

Horizontale delen zoveel mogelijk beperken

Een lang horizontaal gedeelte is ongunstig omdat hier gemakkelijker:

• as;
• roet;
• condens

kan achterblijven.

Daarnaast veroorzaakt een horizontaal traject extra weerstand.

Bepaalde fabrikanten schrijven daarom een maximale horizontale lengte én afschot voor. Duroflame schrijft voor zijn systeem bijvoorbeeld een sterk beperkte horizontale lengte en afschot voor.

De exacte toegestane lengte moet echter altijd uit de handleiding van de betreffende pelletkachel worden gehaald.

Waarom is een verticaal gedeelte belangrijk?

Ook al beschikt een pelletkachel over een rookgasventilator, een goed ontworpen rookkanaal profiteert nog steeds van natuurlijke schoorsteentrek.

Warme rookgassen stijgen op.

Een voldoende verticaal kanaal helpt daardoor bij:

• stabiele rookgasafvoer;
• werking tijdens normaal bedrijf;
• beperken van storingsgevoeligheid.

Een pelletkachel moet daarom niet worden beschouwd als een toestel waarbij de ventilator iedere willekeurige rookgasconstructie kan compenseren.

Wat gebeurt er bij stroomuitval?

Dit is een interessante reden om niet uitsluitend op de rookgasventilator te vertrouwen.

Bij stroomuitval stopt uiteindelijk de ventilator, terwijl in de kachel nog brandende of gloeiende pellets aanwezig kunnen zijn.

Een goed ontworpen rookgasafvoer en natuurlijke trek blijven daarom belangrijk.

De exacte eisen moeten worden gevolgd uit de installatiehandleiding van de pelletkachel.

Enkelwandig rookkanaal voor pelletkachels

Een enkelwandige pelletpijp wordt doorgaans gebruikt als aansluitkanaal vanaf de pelletkachel binnen de ruimte.

Bij Openhaardpijpen.nl vindt u hiervoor zwarte RVS pelletrookkanalen.

Het huidige systeem is onder andere verkrijgbaar in Ø80 en Ø100 mm, vervaardigd uit RVS 316L en geschikt voor condensatie en de opgegeven druktoepassingen.

Schematisch:

pelletkachel
↓
enkelwandige pelletpijp
↓
overgang
↓
geïsoleerd/dubbelwandig rookkanaal
↓
dakuitmonding

Bekijk enkelwandige RVS pelletpijpen zwart

Waarom niet met enkelwandige pijp door het hele huis?

Een enkelwandige pijp is niet automatisch geschikt voor een doorvoer door:

• vloer;
• plafond;
• dak;
• wand;
• brandbare constructie.

Op dergelijke plaatsen moet een daarvoor geschikt rookgassysteem en een correcte doorvoerconstructie worden toegepast.

Zodra een rookkanaal door bouwkundige constructies loopt, worden onder andere isolatie, afstand tot brandbare materialen en de classificatie van het systeem belangrijk.

Dubbelwandig rookkanaal voor pelletkachels

Een dubbelwandig geïsoleerd rookkanaal heeft een binnenpijp, isolatielaag en buitenmantel.

De isolatie beperkt de afkoeling van de rookgassen.

Dat is bij pelletkachels interessant omdat de rookgastemperaturen relatief laag kunnen zijn.

Minder afkoeling kan helpen:

• condensvorming te beperken;
• de rookgastemperatuur beter te behouden;
• natuurlijke trek te ondersteunen.

Bij Openhaardpijpen.nl vind je hiervoor onder andere Holetherm dubbelwandige pijp voor pelletkachels in zwart.

Bekijk Holetherm dubbelwandige pelletrookkanalen

Buiten langs de gevel

Wanneer een rookkanaal buiten langs de gevel omhoog loopt, is goede isolatie extra belangrijk.

Buitenlucht koelt een ongeïsoleerde rookgasafvoer snel af.

Bij een pelletkachel kan dit de kans op condens vergroten.

Een geschikt dubbelwandig geïsoleerd rookgassysteem is daarom doorgaans de aangewezen oplossing voor een buitenliggend verticaal traject, mits geschikt voor het toestel en de installatie.

Wat is een concentrisch rookkanaal?

Een concentrisch rookkanaal bestaat feitelijk uit twee kanalen in één systeem.

Bijvoorbeeld:

binnenste kanaal → rookgassen naar buiten

ruimte daaromheen → verbrandingslucht naar de pelletkachel

Hierdoor kunnen rookgasafvoer en luchttoevoer in één systeem worden gecombineerd.

Poujoulat PGI concentrisch rookkanaal

Een voorbeeld hiervan is Poujoulat PGI, dat je nu al als aparte categorie op de pelletrookkanaalpagina hebt staan.

Een concentrisch systeem kan interessant zijn bij daarvoor geschikte gesloten pelletkachels omdat de verbrandingslucht rechtstreeks van buiten kan worden aangevoerd.

Schematisch:

buitenlucht ↓
[ concentrische pijp ]
rookgas ↑

Hiermee kunnen luchttoevoer en rookgasafvoer als één ontworpen systeem functioneren.

Bekijk Poujoulat PGI

Waarom heeft een pelletkachel verbrandingslucht nodig?

Voor iedere verbranding is zuurstof nodig.

Een pelletkachel gebruikt dus lucht om de pellets te verbranden.

Die lucht kan afhankelijk van toestel en installatie afkomstig zijn uit:

• de opstellingsruimte;
• rechtstreeks van buiten.

Bij moderne goed geïsoleerde woningen kan rechtstreekse buitenluchttoevoer interessant of noodzakelijk zijn, afhankelijk van het type pelletkachel en de fabrikantvoorschriften.

Gesloten pelletkachel en buitenluchttoevoer

Bij een daarvoor ontworpen hermetische/gesloten pelletkachel kan verbrandingslucht rechtstreeks van buiten naar de kachel worden gevoerd.

Dat voorkomt dat de kachel voor zijn verbranding volledig afhankelijk is van lucht uit de kamer.

De Nobis-handleiding vermeldt bijvoorbeeld dat bij hermetische toestellen die lucht rechtstreeks van buiten opnemen geen afzonderlijke luchtinlaat in de ruimte nodig is, terwijl voor niet-hermetische toestellen wel ventilatie-eisen gelden.

Afzuigkap, ventilatie en onderdruk

Dit onderwerp wordt regelmatig onderschat.

Een:

• keukenafzuigkap;
• mechanische ventilatie;
• ventilator;
• ander verbrandingstoestel

kan invloed hebben op de druk in een woning.

Wanneer hierdoor onderdruk ontstaat, kan dit de werking van een niet-gesloten pelletkachel beïnvloeden.

Daarom moet bij de installatie ook naar de luchtbalans van de woning worden gekeken.

Losse luchttoevoer of concentrisch?

Er zijn grofweg twee mogelijkheden.

Aparte luchttoevoer

rookgasafvoer → afzonderlijk kanaal
verbrandingslucht → aparte luchttoevoerleiding

Concentrisch systeem

rookgasafvoer + luchttoevoer → gecombineerd in één systeem

Welke oplossing geschikt is, hangt af van:

• pelletkachel;
• fabrikantvoorschriften;
• type rookgassysteem;
• plaats van de kachel;
• gewenste uitmonding.

Openhaardpijpen.nl heeft voor pelletkachels zowel een aparte categorie luchttoevoerpijp als het concentrische Poujoulat PGI-systeem.

Bekijk luchttoevoerpijp voor pelletkachels

T-stuk bij de pelletkachel

Een T-stuk met inspectie- of condensmogelijkheid is vaak een belangrijk onderdeel van de rookgasafvoer.

Bijvoorbeeld:

verticaal rookkanaal
↑
T-stuk → aansluiting pelletkachel
↓
inspectie/reiniging

Hierdoor kan vervuiling die naar beneden valt worden verwijderd.

Duroflame schrijft in zijn installatie-informatie bijvoorbeeld voor dat het rookkanaal volledig en grondig reinigbaar moet zijn en noemt een T-stuk als mogelijke oplossing.

Maak het rookkanaal reinigbaar

Pelletverbranding kan relatief schoon zijn, maar er ontstaat nog steeds:

• fijne as;
• roet;
• stof;
• condens/vervuiling.

Daarom moet het rookkanaal kunnen worden geïnspecteerd en gereinigd.

Let bij het ontwerp op bereikbaarheid van:

• T-stukken;
• bochten;
• inspectiedoppen;
• verticale kanaaldelen.

Een kanaal dat technisch goed werkt maar nergens geopend kan worden voor onderhoud is geen goede installatie.

Bochten in een pelletrookkanaal

Bochten zijn soms onvermijdelijk.

Maar probeer ze zoveel mogelijk te beperken.

Bij voorkeur:

recht omhoog waar mogelijk

en alleen verslepen waar de bouwkundige situatie dit noodzakelijk maakt.

Een 45°-bocht geeft doorgaans een gunstiger stromingsverloop dan een scherpe richtingsverandering van 90°, maar de toegestane configuratie blijft afhankelijk van het gekozen systeem en de kachelfabrikant.

Condens in het rookkanaal

Wanneer condens ontstaat, moet het rookgassysteem daarmee kunnen omgaan.

Daarom moet worden gekeken naar:

• W-classificatie;
• materiaal;
• afdichtingen;
• montagerichting;
• afvoer/verwerking van condens;
• fabrikantvoorschriften.

Gebruik niet zomaar een rookgasbuis die alleen voor droge bedrijfsomstandigheden is bedoeld.

Montagerichting van de pijpen

Bij een condensbestendig rookgassysteem is de manier waarop de verbindingen in elkaar worden geschoven belangrijk.

De constructie moet ervoor zorgen dat eventueel condensaat binnen het daarvoor bedoelde rookgastraject blijft en niet via een verbinding naar buiten lekt.

Monteer de onderdelen daarom altijd in de door de fabrikant aangegeven richting.

Niet uitsluitend kijken naar wat visueel het gemakkelijkst in elkaar schuift.

Mag een pelletkachel rechtstreeks door de gevel naar buiten?

Dit is een vraag die vaak wordt gesteld.

Technisch kan bij sommige toestellen en systemen een geveldoorvoer onderdeel zijn van een toegestane configuratie, maar dat betekent niet dat iedere pelletkachel simpelweg met een korte pijp horizontaal door de muur mag eindigen.

De toegestane uitmonding wordt bepaald door:

• voorschriften van de pelletkachel;
• rookgassysteem;
• nationale regels;
• positie van ramen en deuren;
• ventilatieopeningen;
• omgeving;
• benodigde trek.

Ga daarom nooit uit van:

“Er zit een ventilator in, dus een pijp door de muur is voldoende.”

Dakuitmonding

Een verticale uitmonding boven het dak heeft als voordeel dat natuurlijke trek beter kan worden benut en rookgassen op een hoger punt worden afgevoerd.

De exacte hoogte en positie moeten echter voldoen aan de voorschriften die voor de installatie gelden.

Gebruik bovendien een eindkap die geschikt is voor het gekozen pelletrookgassysteem.

Lees ook: Hoe hoog moet een schoorsteen boven het dak uitkomen?

Lees ook: Dakdoorvoer voor een schoorsteen – welke heb je nodig?

Schoorsteenkap voor een pelletkachel

Niet iedere willekeurige schoorsteenkap is geschikt.

De kap mag de rookgasafvoer niet onnodig belemmeren en moet passen bij het rookgassysteem.

Duroflame schrijft voor zijn installatie bijvoorbeeld een regenkap voor die de trek niet hindert en noemt bij sterke wind een geschikte windkap.

Bestaande gemetselde schoorsteen gebruiken

Heeft u al een gemetselde schoorsteen?

Dan betekent dit niet automatisch dat de pelletkachel rechtstreeks op het oude kanaal kan worden aangesloten.

Controleer onder andere:

• diameter;
• luchtdichtheid;
• condensbestendigheid;
• staat van het kanaal;
• lengte;
• trek;
• reinigbaarheid.

Afhankelijk van de situatie kan een geschikte RVS voering noodzakelijk zijn.

Kan ik een bestaand houtkachelrookkanaal gebruiken?

Soms kan een bestaand rookkanaal technisch bruikbaar zijn, maar dat moet worden gecontroleerd.

Een houtkachelrookkanaal kan namelijk zijn ontworpen voor:

hogere temperatuur + natuurlijke trek + droge bedrijfsomstandigheden

terwijl een pelletkachel andere eisen kan stellen aan:

druk + condens + diameter.

Alleen omdat een bestaand rookkanaal T600-gecertificeerd is, betekent dat dus nog niet automatisch dat het voor een pelletkachel de juiste classificatie en configuratie heeft.

Pelletkachel aansluiten op 150 mm bestaand rookkanaal?

Dit komt regelmatig voor:

pelletkachel Ø80 mm → bestaand rookkanaal Ø150 mm

Het is niet verstandig om zonder berekening of fabrikantvoorschrift te zeggen:

“zet er gewoon een verloop 80 → 150 op.”

Een grote diameter kan ervoor zorgen dat rookgassen sterk afkoelen en de stromingssnelheid afneemt.

Of de combinatie mogelijk is hangt af van:

• hoogte;
• isolatie;
• toestel;
• trek;
• rookgastemperatuur;
• voorschriften van de fabrikant.

Bij twijfel moet het kanaal worden beoordeeld.

Pelletkachel aansluiten op bestaande flexibele voering

Ook hier geldt dat de voering technisch geschikt moet zijn voor de pellettoepassing.

Controleer:

• materiaal;
• diameter;
• drukklasse;
• condensbestendigheid;
• aansluitingen;
• certificering.

Een flexibele voering die geschikt is voor een houtkachel is niet uitsluitend op basis daarvan automatisch de ideale pelletvoering.

Afstand tot brandbare materialen

Ook bij een pelletrookkanaal moet rekening worden gehouden met brandbare materialen.

De vereiste afstand wordt bepaald door de classificatie van het specifieke rookgassysteem en de montagevoorschriften.

Gebruik dus niet automatisch de afstand van een ander merk of ander type rookkanaal.

Dit is vooral belangrijk bij:

• houten vloeren;
• balklagen;
• dakconstructies;
• houten wanden;
• plaatmateriaal.

Lees: Afstand tot brandbare materialen bij een rookgasafvoer

Doorvoer door een houten vloer

Een rookgasafvoer door een houten vloer vraagt om een daarvoor ontworpen constructie.

Gebruik niet simpelweg:

enkelwandige pelletpijp → gat in houten vloer → verder omhoog.

De overgang naar een geschikt geïsoleerd systeem moet op de voorgeschreven positie plaatsvinden en de vereiste afstand tot brandbaar materiaal moet worden aangehouden.

Doorvoer door het dak

Bij een dakdoorvoer moet onder andere worden gekeken naar:

• dakhelling;
• dakbedekking;
• diameter;
• type rookkanaal;
• brandbare dakconstructie;
• waterdichte afwerking;
• bevestiging;
• hoogte boven het dak.

Gebruik een dakdoorvoer die bij het gekozen rookgassysteem past.

Beugelen en ondersteunen

Een rookkanaal moet mechanisch goed worden ondersteund.

Het gewicht van een lang verticaal kanaal mag niet zomaar volledig op de rookgasaansluiting van de pelletkachel rusten.

Gebruik de daarvoor bedoelde:

• muurbeugels;
• vloersteunen;
• daksteunen;
• klembanden;
• ondersteuningscomponenten.

Volg hierbij de maximale afstanden uit de montagehandleiding van het rookgassysteem.

Waarom zwarte pelletpijp?

Het zichtbare aansluitgedeelte vanaf de pelletkachel bevindt zich vaak in de woonkamer.

Daarom wordt regelmatig een zwarte pelletpijp toegepast.

Dit combineert:

technisch geschikte rookgasafvoer + nette aansluiting bij een zwarte pelletkachel.

De zwarte enkelwandige RVS pelletpijpen van Openhaardpijpen.nl zijn onder andere leverbaar in Ø80 en Ø100 mm.

Onderhoud van een pelletrookkanaal

Een pelletkachel produceert fijne as.

Deze kan zich ophopen in:

• T-stuk;
• bochten;
• horizontale delen;
• rookgasventilator;
• rookkanaal.

Daarom moeten zowel kachel als rookgasafvoer periodiek worden gecontroleerd en gereinigd volgens de onderhoudsvoorschriften van de fabrikant.

Controleer ook de afdichtingen

Bij onderhoud van een pelletrookgasafvoer moeten ook de verbindingen en afdichtingen worden bekeken.

Let bijvoorbeeld op:

• beschadigde afdichtingsringen;
• uitgedroogde afdichtingen;
• losse verbindingen;
• corrosie;
• condenssporen;
• roetsporen rond verbindingen.

Roetsporen aan de buitenzijde van een verbinding kunnen een aanwijzing zijn dat de verbinding niet goed dicht is.

Veelgemaakte fouten bij rookkanalen voor pelletkachels

Let vooral op:

• gewone houtkachelpijp gebruiken zonder de juiste classificatie;
• alleen naar de diameter van de kachelaansluiting kijken;
• altijd Ø80 mm gebruiken ongeacht lengte en bochten;
• onnodig veel 90°-bochten toepassen;
• lange horizontale trajecten maken;
• geen reinigingsmogelijkheid voorzien;
• verkeerd monteren van condensbestendige verbindingen;
• afdichtingsringen vergeten of verkeerd gebruiken;
• enkelwandige pijp door brandbare constructies voeren;
• bestaand Ø150 mm kanaal zonder beoordeling aansluiten;
• verbrandingslucht vergeten;
• denken dat de rookgasventilator een slecht ontworpen kanaal oplost;
• onderdelen van verschillende systemen willekeurig combineren;
• fabrikantvoorschriften van de pelletkachel niet controleren.

Welke rookgasafvoer heb ik nodig?

Een eenvoudige keuzehulp:

^{_{Pelletkachel staat binnen en de zichtbare aansluiting moet zwart zijn}}

→ Enkelwandige zwarte RVS pelletpijp, daarna waar nodig overgang naar een geschikt geïsoleerd systeem.

^{_{Rookkanaal loopt door verdiepingen of buiten langs de gevel}}

→ Kijk naar een geschikt dubbelwandig geïsoleerd pelletrookkanaal.

^{_{Gesloten pelletkachel met luchttoevoer van buiten}}

→ Een concentrisch systeem zoals Poujoulat PGI kan interessant zijn wanneer de kachel daarvoor geschikt is.

^{_{Aparte verbrandingslucht nodig}}

→ Kijk naar een luchttoevoerleiding voor pelletkachels.

^{_{Bestaande schoorsteen aanwezig}}

→ Eerst controleren of diameter, materiaal, drukklasse en condensbestendigheid geschikt zijn.

Wat moet ik weten voordat ik een pelletrookkanaal bestel?

Bepaal vooraf:

1. merk en type pelletkachel;
2. diameter van de rookgasuitlaat;
3. voorgeschreven rookgasdiameter;
4. totale lengte van het rookkanaal;
5. verticale lengte;
6. aantal bochten;
7. eventuele horizontale/verlopende delen;
8. binnen- of buitenopstelling;
9. route door vloeren en dak;
10. wel of geen bestaande schoorsteen;
11. wel of geen directe buitenluchttoevoer;
12. gewenste enkelwandige, dubbelwandige of concentrische uitvoering;
13. benodigde inspectie- en reinigingsmogelijkheden;
14. vereiste druk- en temperatuurklasse;
15. vereiste condensbestendigheid.

Met deze gegevens kan veel beter worden bepaald welk systeem en welke diameter nodig zijn.

Vergelijking: enkelwandig, dubbelwandig of concentrisch

Rookkanalen voor pelletkachels bij Openhaardpijpen.nl

Bij Openhaardpijpen.nl vindt u verschillende rookgasoplossingen speciaal voor pelletkachels. Op dit moment zijn de hoofdgroepen:

Luchttoevoerpijp voor pelletkachels

Enkelwandige RVS pijpen voor pelletkachels zwart

Holetherm dubbelwandige pijp voor pelletkachels zwart

Poujoulat PGI concentrisch rookkanaal.

Bekijk enkelwandige pelletpijpen

Bekijk Holetherm dubbelwandige pelletrookkanalen

Bekijk Poujoulat PGI

Bekijk luchttoevoer voor pelletkachels

Advies over een rookkanaal voor uw pelletkachel

Een goed pelletrookkanaal wordt niet alleen gekozen op basis van 80 of 100 mm.

De juiste installatie is een combinatie van:

toestel → diameter → kanaallengte → aantal bochten → drukklasse → condensbestendigheid → luchttoevoer → uitmonding.

Daarom adviseren wij altijd eerst de technische installatievoorschriften van de betreffende pelletkachel te controleren.

Met meer dan 25 jaar ervaring met kachels en rookkanalen helpt Openhaardpijpen.nl u graag bij het samenstellen van de juiste onderdelen.

Heeft u advies nodig? Stuur dan bij voorkeur het merk en type pelletkachel, een foto of schets van de situatie en de ongeveer benodigde kanaallengte. Dan kan veel gerichter worden gekeken naar de benodigde onderdelen.

Bekijk pelletkachels

^{_{Vraag advies}}
