_{Metaloterm AT van Schiedel – voorheen Ontop Metaloterm}

Metaloterm AT is een hoogwaardig modulair dubbelwandig geïsoleerd RVS rookgassysteem van Schiedel. Het systeem is jarenlang bekend geweest onder de naam Ontop Metaloterm AT en wordt veel toegepast bij houtkachels, open haarden en andere toepassingen met hoge rookgastemperaturen.

Metaloterm AT is ontwikkeld voor droge rookgastoepassingen in onderdruk en is bijzonder geschikt als compleet schoorsteensysteem voor houtgestookte toestellen.

Waarvoor is Metaloterm AT geschikt?

Metaloterm AT kan worden toegepast als verbindingskanaal én als hoofdschoorsteensysteem. Schiedel noemt het systeem specifiek geschikt voor onder andere houtgestookte kachels en open haarden.

Het systeem kan worden gebruikt voor bijvoorbeeld:

• houtkachels;
• open haarden;
• andere vastebrandstoftoepassingen binnen de systeemclassificatie;
• rookkanalen door een woning;
• verticale schoorsteenkanalen;
• buiten langs de gevel gemonteerde rookkanalen;
• renovatie en nieuwbouw.

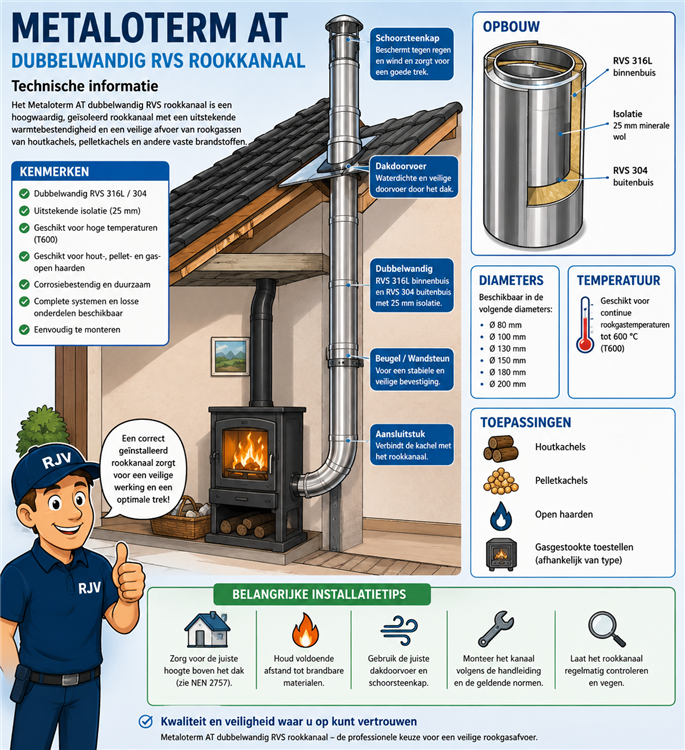

Dubbelwandige geïsoleerde constructie

Metaloterm AT bestaat uit een binnenpijp en buitenmantel van RVS met daartussen hoogwaardige isolatie.

Een belangrijk constructief voordeel is dat het systeem volgens Schiedel is uitgevoerd zonder koudebruggen. Hierdoor wordt ongewenste warmteoverdracht tussen binnen- en buitenwand beperkt.

De isolatie helpt bovendien de rookgassen op temperatuur te houden. Dat is belangrijk voor een goede natuurlijke schoorsteentrek en helpt sterke afkoeling van de rookgassen te beperken.

Technische classificatie Metaloterm AT

Voor Metaloterm AT worden, afhankelijk van de specifieke configuratie en toepassing, onder andere de volgende EN 1856-classificaties vermeld:

T400 N1 D V3 L50040 G50
T600 N1 D V3 L50040 G50
T600 N1 D V3 L50040 G70

Voor de Nederlandse AT+ toepassing met omkokering vermeldt de officiële documentatie daarnaast:

T600 N1 D V3 L50040 G0

Het systeem valt onder EN 1856-1 voor systeemrookkanalen.

Wat betekent T600?

T600 betekent dat het systeem binnen de betreffende classificatie geschikt is voor een nominale bedrijfstemperatuur tot 600 °C.

Dat maakt Metaloterm AT geschikt voor rookgastoepassingen waarbij hoge temperaturen kunnen voorkomen, zoals bij houtkachels.

Wat betekent N1?

N1 geeft aan dat het rookgassysteem is bedoeld voor toepassing in onderdruk.

Dat past bij traditionele natuurlijke schoorsteentrek, waarbij warme rookgassen door de trek van de schoorsteen naar buiten worden afgevoerd.

Wat betekent D?

De D staat voor een droge toepassing. Metaloterm AT is volgens Schiedel bedoeld voor toepassingen met hoge rookgastemperaturen waarbij geen condensatie optreedt.

Wat betekent G?

De G in de classificatie geeft aan dat het systeem schoorsteenbrandbestendig is binnen de voorwaarden van de betreffende classificatie.

Schiedel geeft bovendien aan dat Metaloterm AT ontworpen is om bestand te zijn tegen meerdere schoorsteenbranden. Na een schoorsteenbrand moet het complete systeem wel door een door Schiedel aangewezen partij worden geïnspecteerd voordat het opnieuw wordt gebruikt.

Afstand tot brandbare materialen

Dit is een belangrijk technisch punt.

Je kunt bij Metaloterm AT niet zomaar één universele afstand tot brandbaar materiaal noemen. Deze volgt uit de exacte CE-classificatie en installatieopbouw.

Een aanduiding zoals G50 betekent bijvoorbeeld dat binnen die gecertificeerde configuratie een afstand van 50 mm van toepassing is. Er bestaan echter verschillende AT-classificaties, waaronder G50, G70 en voor specifieke Nederlandse AT+-opbouwen G0.

Daarom adviseren wij bij Openhaardpijpen.nl altijd om de afstand aan te houden die hoort bij de daadwerkelijk toegepaste Metaloterm AT-configuratie en de actuele montagevoorschriften.

Schoorsteenbrandbestendig

Voor een houtkachel is dit een van de belangrijkste eigenschappen van een dubbelwandig rookkanaal.

Door onvolledige verbranding en onvoldoende onderhoud kan zich creosoot in een schoorsteen ophopen. Wanneer deze laag ontbrandt, kunnen zeer hoge temperaturen ontstaan.

Metaloterm AT is juist voor dergelijke toepassingen ontwikkeld en Schiedel positioneert het systeem nadrukkelijk als schoorsteenbrandbestendig.

Dit neemt uiteraard niet weg dat een rookkanaal regelmatig moet worden gecontroleerd en gereinigd.

Metaloterm AT Design

Naast de standaarduitvoering bestaat er ook een Design-uitvoering.

Bij de Design-uitvoering is de buitenzijde volledig glad uitgevoerd en zijn geen zichtbare klembanden aanwezig. Dit geeft een strakker uiterlijk wanneer het dubbelwandige rookkanaal zichtbaar door de woonruimte loopt.

Schiedel geeft aan dat deze Design-elementen bedoeld zijn voor zichtbare verticale montage binnenshuis en niet voor vrijstaande of buiten gemonteerde schoorstenen.

Opbouw van een compleet Metaloterm AT rookkanaal

Het grote voordeel van Metaloterm AT is de modulaire opbouw.

Een compleet systeem kan onder andere worden samengesteld uit:

• rechte schoorsteensecties;
• korte paselementen;
• ATTP paspijpen;
• 15° bochten;
• 30° bochten;
• 45° bochten;
• T-stukken;
• aansluitstukken;
• muurbeugels;
• ondersteuningen;
• dakdoorvoeren;
• stormkragen;
• dakkappen;
• overige originele Metaloterm AT onderdelen.

Hierdoor kan vrijwel het volledige rookkanaal binnen één systeem worden opgebouwd.

Metaloterm AT combineren met enkelwandige kachelpijp

Direct boven een houtkachel wordt binnenshuis vaak eerst een enkelwandige kachelpijp gebruikt.

Schiedel noemt hiervoor onder andere de combinatie met het Prima Smooth enkelwandige systeem. Vervolgens kan met een geschikt overgangselement worden overgegaan naar het dubbelwandige Metaloterm AT schoorsteensysteem.

Het exacte overgangspunt en de montage moeten altijd voldoen aan de installatievoorschriften en de situatie ter plaatse.

Metaloterm AT onderdelen onderling combineren

Gebruik binnen een Metaloterm AT rookkanaal bij voorkeur uitsluitend de daarvoor bestemde Metaloterm AT systeemonderdelen.

Dat twee rookkanalen bijvoorbeeld allebei een binnendiameter van Ø150 mm hebben, betekent niet dat onderdelen automatisch op elkaar passen of samen een gecertificeerd systeem vormen.

Dat is vooral belangrijk wanneer een bestaand Ontop Metaloterm rookkanaal wordt uitgebreid.

Heeft u een ouder Ontop Metaloterm systeem en weet u niet zeker welke huidige onderdelen daarop passen? Neem dan eerst contact met ons op.

30 jaar fabrieksgarantie

Schiedel vermeldt voor Metaloterm AT een garantie van 30 jaar, uiteraard binnen de daarvoor geldende garantie- en gebruiksvoorwaarden.

Dat onderstreept waarom Metaloterm AT al jarenlang tot de hoogwaardige RVS rookgassystemen behoort.

Waarom kiezen voor Metaloterm AT?

Metaloterm AT is vooral interessant wanneer u zoekt naar een professioneel dubbelwandig rookkanaal met:

• hoogwaardige RVS constructie;
• geïsoleerde dubbelwandige opbouw;
• hoge temperatuurclassificatie;
• schoorsteenbrandbestendigheid;
• modulair onderdelenprogramma;
• toepassing binnen en buiten volgens de systeemvoorschriften;
• uitgebreide mogelijkheden voor houtkachels en haarden;
• lange levensduur;
• 30 jaar fabrieksgarantie.

Advies over Metaloterm AT

Een goed rookkanaal bestaat niet alleen uit de juiste diameter. Ook kanaalhoogte, bochten, verslepingen, ondersteuning, dakdoorvoer, afstand tot brandbare materialen en de uitmonding zijn belangrijk.

Met meer dan 25 jaar ervaring met houtkachels en rookkanalen helpt Openhaardpijpen.nl graag bij het samenstellen van een compleet Metaloterm AT rookkanaal.

Heeft u al een ouder systeem waarop nog Ontop Metaloterm staat? Stuur ons dan bij voorkeur een foto van het bestaande kanaal en de verbindingen. Zo kan beter worden beoordeeld welke onderdelen u nodig heeft.

Metaloterm AT van Schiedel – de vertrouwde Metaloterm kwaliteit, voorheen Ontop Metaloterm, voor een professioneel dubbelwandig RVS rookkanaal
