technische informatie Panisol hittebestendige wandpanelen voor houtkachels
Technische wandbescherming achter een houtkachel of pelletkachel
Een houtkachel of pelletkachel geeft veel stralingswarmte af. Hierdoor kan de wand achter de kachel sterk opwarmen en kunnen verf, stucwerk, behang en andere wandmaterialen op termijn verkleuren of beschadigen.
Een Panisol hittebestendig wandpaneel vormt een geïsoleerd hitteschild tussen de kachel en de achterliggende wand. De panelen combineren een stevige stalen buitenzijde met hittebestendig isolatiemateriaal en een geventileerde constructie.
Ordos is een van de bekendste modellen binnen het Panisol-assortiment.
Hoe werkt een Panisol wandpaneel?
Een Panisol paneel bestaat uit meerdere onderdelen die samen de warmtebelasting van de muur verminderen:
- Een hittebestendige buitenzijde van zwart gelakt staal
- Een isolerende kern van minerale wol
- Een geventileerde ruimte tussen het paneel en de wand
- Ventilatieopeningen waardoor opgewarmde lucht kan circuleren

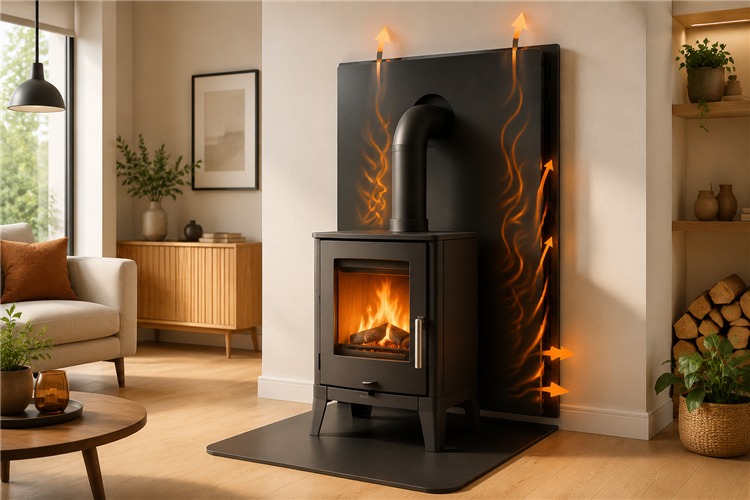

Het metalen oppervlak vangt een groot deel van de directe stralingswarmte van de kachel op. De isolerende kern vertraagt de warmteoverdracht naar de muur. Via de openingen aan de zijkanten en bovenzijde kan de warme lucht vervolgens worden afgevoerd.
Hierdoor blijft de temperatuur van de achterliggende wand aanzienlijk lager dan bij een onbeschermde muur.
Technische eigenschappen
| Eigenschap | Uitvoering |
|---|---|
| Toepassing | Achter houtkachels en pelletkachels |
| Buitenmateriaal | Gelakt staal |
| Kleur | Meestal zwart, fijn gestructureerd |
| Isolatie | Hittebestendig isolatiemateriaal op basis van minerale wol |
| Temperatuurbestendigheid isolatie | Tot circa 1.000 °C, afhankelijk van de uitvoering |
| Constructie | Geïsoleerd en geventileerd |
| Standaarddikte Ordos | Circa 50 mm |
| Veelgebruikte afmetingen | 80 × 100 cm en 80 × 120 cm |
| Montage | Met de meegeleverde wandbevestiging |
| Herkomst | Geproduceerd in Frankrijk |
De Franse fabrikant omschrijft de Ordos als een thermisch hitteschild met een stalen buitenzijde, isolatie en zijdelingse luchtcirculatie. De uitvoering van 80 × 120 × 5 cm wordt door de fabrikant tevens vermeld met een gewicht van ongeveer 10 kg. Kemp-Devaux – Ordos wandbescherming
Panisol Ordos
De Panisol Ordos is de strakste uitvoering binnen de serie. Het paneel heeft een rustig, egaal oppervlak zonder opvallend patroon. Hierdoor past het goed achter zowel moderne als klassieke kachels.
Veelgebruikte uitvoeringen zijn:
- Panisol Ordos Small: 80 × 100 × 5 cm
- Panisol Ordos: 80 × 120 × 5 cm
- Panisol Ordos Air: voorzien van een geïntegreerde aansluiting voor externe luchttoevoer
De Ordos Air is vooral praktisch wanneer de houtkachel verbrandingslucht van buiten ontvangt. De luchttoevoer kan dan gedeeltelijk in of achter het wandpaneel worden weggewerkt. Controleer vooraf of de diameter en positie van de aansluiting overeenkomen met de aansluiting van de kachel.
Wanneer is een Panisol wandpaneel nodig?
Een Panisol paneel kan worden toegepast wanneer:
- De wand achter de kachel te warm wordt
- Verf of stucwerk door de warmte verkleurt
- De beschikbare afstand tussen kachel en muur beperkt is
- De wand gedeeltelijk uit warmtegevoelig materiaal bestaat
- Een bestaande muur niet volledig opnieuw opgebouwd kan worden
- Een nette en afgewerkte achterwand gewenst is
Een hitteschild kan de warmtebelasting verminderen, maar vervangt niet automatisch alle voorgeschreven veiligheidsafstanden. De minimale afstand blijft afhankelijk van de houtkachel, het type muur, de rookgasafvoer en de montagevoorschriften.
Montage van een Panisol wandpaneel
De montage verloopt in grote lijnen als volgt:
- Bepaal de positie van de kachel, het rookkanaal en het wandpaneel.
- Controleer of de muur voldoende vlak en sterk is.
- Teken de bevestigingspunten waterpas af.
- Gebruik bevestigingsmiddelen die geschikt zijn voor het aanwezige wandmateriaal.
- Monteer de meegeleverde ophangbeugels.
- Hang het paneel aan de bovenzijde in de bevestiging.
- Controleer of het paneel stabiel hangt en de ventilatieopeningen vrij blijven.
- Plaats de kachel op de voorgeschreven afstand van het paneel.
De lucht moet langs en achter het paneel kunnen circuleren. Sluit de ventilatieopeningen daarom niet af met kit, plinten, hout of andere afwerkingsmaterialen.
Afstand tussen kachel, paneel en muur
Een Panisol paneel maakt een compactere en beter beschermde kachelopstelling mogelijk. De exacte afstand mag echter niet uitsluitend aan de hand van het wandpaneel worden bepaald.
Controleer altijd:
- De minimale afstand in de handleiding van de kachel
- De afstand tussen rookgasbuis en brandbare materialen
- De opbouw van de achterliggende wand
- De montagehandleiding van het Panisol paneel
- Eventuele aanvullende eisen van installateur of verzekeraar
Laat bij een houten wand, houtskeletbouw of een onbekende wandconstructie vooraf beoordelen of aanvullende brandwerende maatregelen noodzakelijk zijn.
Het juiste formaat kiezen
Het wandpaneel moet het gedeelte van de muur afschermen dat rechtstreeks door de kachel wordt aangestraald. Houd daarbij niet alleen rekening met de breedte van de kachel, maar ook met de hoogte van het toestel en het verloop van de kachelpijp.
Een paneel van 80 × 100 cm is vaak geschikt voor een lagere of compactere kachel. Voor hogere modellen en situaties waarin ook het onderste gedeelte van de kachelpijp bescherming nodig heeft, wordt meestal een uitvoering van 80 × 120 cm gekozen.
Panisol wandpanelen bij Openhaardpijpen.nl
Openhaardpijpen.nl levert verschillende Panisol wandpanelen, waaronder de Ordos, Ordos Small en Ordos Air. Zo kan het wandpaneel worden afgestemd op de afmetingen van de kachel, de beschikbare ruimte en een eventuele externe luchttoevoer.
Met meer dan 25 jaar ervaring in houtkachels, rookkanalen en hittebestendige wandbescherming helpen wij u graag bij het kiezen van de juiste uitvoering.
Twijfelt u over het formaat, de afstand tot de kachel of de montage? Stuur ons dan een foto van de situatie met de afmetingen en het merk en type van de kachel.
