Welk dubbelwandig rookkanaal heb ik nodig?



Advies voor het samenstellen van een dubbelwandig RVS rookkanaal

Wilt u een dubbelwandig RVS rookkanaal voor een houtkachel aanleggen, maar weet u niet precies welke onderdelen u nodig heeft?

Een goed rookkanaal is belangrijk voor een veilige rookgasafvoer en een goede werking van de houtkachel. De juiste diameter, kanaalroute, bochten, doorvoeren en bevestigingen zijn daarbij afhankelijk van de kachel én de situatie in uw woning.

Met meer dan 25 jaar ervaring met houtkachels en rookkanalen helpt Openhaardpijpen.nl zowel doe-het-zelvers als professionals bij het samenstellen van een passend rookkanaal.

Op deze pagina leggen we de belangrijkste mogelijkheden uit.

Welke diameter rookkanaal heb ik nodig?

Begin altijd bij de rookgasuitgang en installatievoorschriften van de houtkachel.

Veel voorkomende diameters voor houtkachels zijn:

De diameter van het rookkanaal mag niet zomaar worden verkleind. Een verkeerde diameter kan invloed hebben op de trek en werking van de installatie.

Heeft uw houtkachel bijvoorbeeld een rookgasuitgang van 150 mm, dan is een rookkanaal van 150 mm in veel situaties het uitgangspunt, tenzij de fabrikant of een berekening anders voorschrijft.

Twijfelt u over de juiste diameter? Neem dan contact met ons op voordat u bestelt.

Hoe kan ik een dubbelwandig rookkanaal aanleggen?

Er zijn verschillende manieren om een rookkanaal vanaf een houtkachel naar buiten te leiden.

Waar mogelijk heeft een zo recht en verticaal mogelijk kanaalverloop de voorkeur. In de praktijk is dat door de constructie van een woning niet altijd mogelijk.

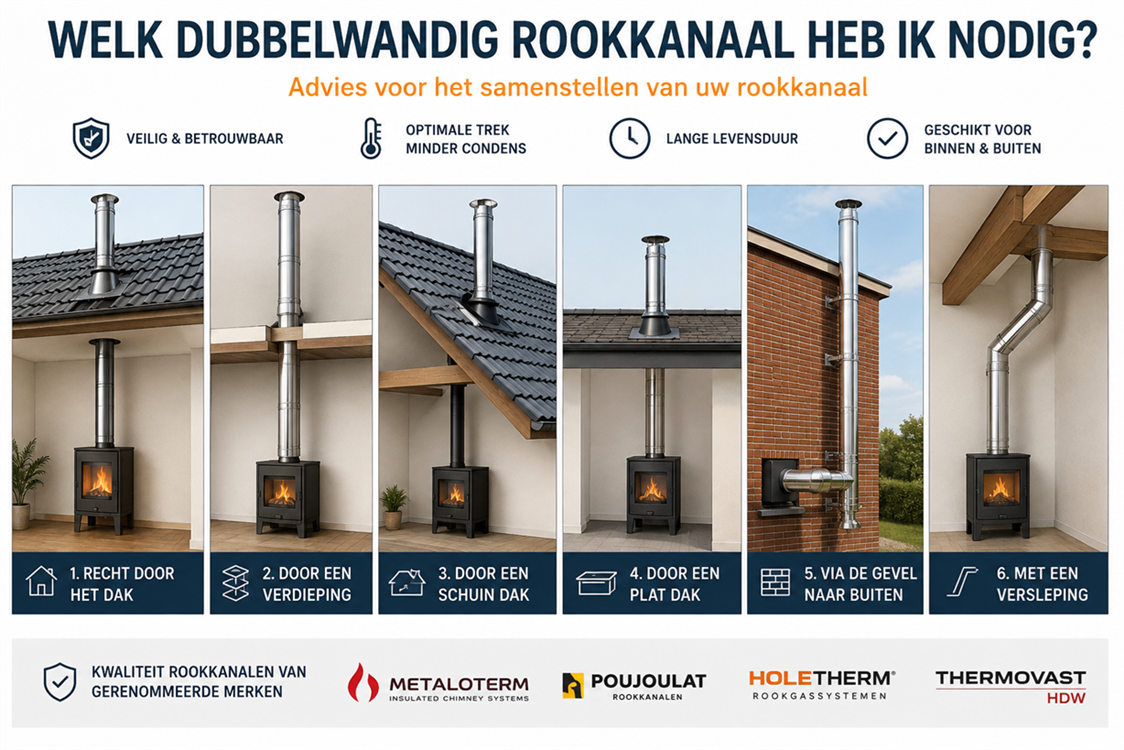

Hieronder vindt u de meest voorkomende situaties.

1. Rechtstreeks omhoog door het dak

Wanneer de houtkachel op een geschikte plaats staat, kan het rookkanaal rechtstreeks omhoog worden aangelegd.

Dit is vaak de meest overzichtelijke situatie.

Vanaf de houtkachel wordt een passende aansluiting gemaakt en vervolgens loopt het rookkanaal verticaal richting het dak.

Afhankelijk van de situatie kunnen onder andere nodig zijn:

Welke onderdelen precies nodig zijn, is afhankelijk van het gekozen rookgassysteem en de bouwkundige situatie.

2. Rookkanaal door een verdieping

Moet het rookkanaal door een verdiepingsvloer naar boven?

Dan moet extra aandacht worden besteed aan de doorvoer en afstand tot brandbare materialen.

Gebruik hiervoor uitsluitend oplossingen die geschikt zijn voor het gekozen rookgassysteem en houd de voorgeschreven veiligheidsafstanden van de fabrikant aan.

Het kanaal moet bovendien op de daarvoor voorgeschreven plaatsen voldoende worden ondersteund.

3. Door een schuin dak

Bij een schuin dak wordt het dubbelwandige rookkanaal door het dak naar buiten gevoerd.

Hiervoor zijn verschillende soorten dakdoorvoeren verkrijgbaar. Welke uitvoering nodig is, hangt onder andere af van:

Boven de dakdoorvoer wordt doorgaans een passende afwerking en regenkraag/stormkraag toegepast volgens het gekozen systeem.

4. Door een plat dak

Ook door een plat dak kan een dubbelwandig rookkanaal worden gevoerd.

Hiervoor zijn speciale oplossingen en dakdoorvoeren verkrijgbaar.

Bij een plat dak zijn onder andere een correcte waterdichte aansluiting, ondersteuning van het kanaal en de benodigde vrije afstand rondom het rookkanaal belangrijke aandachtspunten.

5. Via de gevel naar buiten

Kan of wilt u het rookkanaal niet binnenshuis helemaal naar het dak voeren? Dan kan het in bepaalde situaties via een buitengevel worden aangelegd.

Het kanaal gaat dan via de gevel naar buiten en loopt vervolgens verticaal langs de buitenmuur omhoog.

Hiervoor kunnen onder andere worden gebruikt:

Een buiten gemonteerd rookkanaal moet volgens de voorschriften van het betreffende systeem voldoende worden ondersteund en aan de gevel worden bevestigd.

6. Een versleping in het rookkanaal maken

Soms kan een rookkanaal niet volledig recht omhoog lopen.

Er kan bijvoorbeeld een:

in de weg zitten.

Met twee passende bochten en eventueel een tussenlengte kan dan een versleping worden gemaakt.

Beperk het aantal bochten waar mogelijk en houd het rookkanaal zo verticaal mogelijk.

Gebruik onze verslepingstabel

Openhaardpijpen.nl heeft een handige verslepingstabel waarmee u kunt bekijken welke horizontale verplaatsing mogelijk is met verschillende bochten en tussenlengtes.

Dit maakt het gemakkelijker om vooraf te bepalen welke onderdelen u nodig heeft.

Begin ik met enkelwandig of dubbelwandig?

Bij veel houtkachelinstallaties wordt in de ruimte waarin de houtkachel staat eerst een enkelwandige kachelpijp gebruikt.

Daarna wordt met een daarvoor geschikte overgang aangesloten op het dubbelwandige geïsoleerde rookkanaal.

Waar de overgang moet plaatsvinden, hangt af van de situatie, het gebruikte systeem en de voorschriften voor de installatie.

Zodra het rookkanaal door bouwkundige constructies of langs brandbare materialen loopt, zijn de voorgeschreven veiligheidsafstanden en het juiste gecertificeerde systeem bijzonder belangrijk.

Welk merk dubbelwandig rookkanaal kiezen?

Bij Openhaardpijpen.nl vindt u verschillende gerenommeerde rookgassystemen.

Metaloterm

Hoogwaardig rookgassysteem met een zeer uitgebreid assortiment onderdelen. Een bekende keuze voor zowel particuliere als professionele installaties.

Poujoulat Therminox

Hoogwaardige rookgassystemen van een grote Europese fabrikant. De Therminox TI en ZI systemen zijn verkrijgbaar voor uiteenlopende toepassingen.

Holetherm

Compleet dubbelwandig RVS rookgassysteem met een aantrekkelijke prijs-kwaliteitverhouding en een ruim assortiment onderdelen.

Thermovast HDW

Modulair dubbelwandig RVS rookkanaal met verschillende pijplengtes, bochten, aansluitingen en montagematerialen.

Twijfelt u tussen deze systemen? Neem gerust contact met ons op. Wij kunnen op basis van uw situatie helpen bepalen welk systeem het meest geschikt is.

Belangrijk: combineer geen verschillende systemen

Onderdelen van verschillende merken dubbelwandige rookkanalen zijn niet automatisch onderling uitwisselbaar.

Ieder systeem heeft zijn eigen:

Gebruik daarom binnen een rookgassysteem de daarvoor bedoelde onderdelen.

Heeft u al een bestaand rookkanaal en weet u niet welk merk of type het is? Stuur ons dan duidelijke foto's van de verbindingen en eventuele stickers/typeaanduidingen.

Welke onderdelen heb ik nodig?

Voor een gemiddelde installatie kunt u, afhankelijk van de situatie, denken aan:

Niet iedere installatie heeft al deze onderdelen nodig.

Daarom is het verstandig om eerst het volledige verloop van het rookkanaal te bepalen en daarna pas de onderdelen te bestellen.

Laat ons helpen uw rookkanaal samen te stellen

Komt u er niet uit?

Met meer dan 25 jaar ervaring helpt Openhaardpijpen.nl u graag bij het bepalen van de benodigde onderdelen.

Stuur ons bij voorkeur:

  1. Merk en type houtkachel
  2. Diameter van de rookgasuitgang
  3. Hoogte vanaf de kachel tot het dak
  4. Aantal verdiepingen
  5. Type dak: plat of schuin
  6. Gewenste route van het rookkanaal
  7. Enkele duidelijke foto's
  8. Een eenvoudige schets met globale maten

Aan de hand daarvan kunnen wij met u meedenken over de benodigde onderdelen en een passend rookgassysteem.

Bel 06-20976904 of mail verkoop@openhaardpijpen.nl voor advies.

Alles voor uw dubbelwandige rookkanaal

Bij Openhaardpijpen.nl vindt u complete dubbelwandige RVS rookgassystemen van Metaloterm, Poujoulat, Holetherm en Thermovast.

Van de aansluiting op de houtkachel tot de dakdoorvoer en eindkap: u vindt bij ons de onderdelen om een compleet rookkanaal samen te stellen.
