_{Wat is het verschil tussen enkelwandige en dubbelwandige kachelpijp?}

Bij het aanleggen van een rookkanaal voor een houtkachel, pelletkachel of open haard komt al snel de vraag:

Moet ik een enkelwandige of dubbelwandige pijp gebruiken?

Het antwoord hangt vooral af van waar de pijp wordt toegepast.

Een enkelwandige kachelpijp en een dubbelwandig geïsoleerd rookkanaal hebben namelijk een heel andere functie.

Kort gezegd:

Enkelwandig gebruik je voornamelijk voor het aansluitgedeelte van het toestel. Dubbelwandig gebruik je wanneer het rookkanaal door of langs de constructie van het gebouw naar buiten wordt gevoerd en thermisch en brandveilig moet worden uitgevoerd.

Maar er zijn uitzonderingen en situaties waarin een andere oplossing nodig is. Daarom is het belangrijk om het complete traject van de kachel tot de uitmonding te bekijken.

Wat is een enkelwandige kachelpijp?

Een enkelwandige kachelpijp bestaat uit één metalen wand.

Bijvoorbeeld:

• staal
• geëmailleerd staal
• RVS

De pijp heeft geen isolatielaag tussen twee metalen wanden.

Een enkelwandige pijp wordt meestal gebruikt om een kachel of haard aan te sluiten op het verdere rookkanaal.

Bijvoorbeeld:

houtkachel → enkelwandige kachelpijp → dubbelwandig rookkanaal → dakuitmonding

De enkelwandige pijp is daardoor vooral het aansluitgedeelte van de rookgasafvoer.

Wat is een dubbelwandig rookkanaal?

Een dubbelwandig rookkanaal bestaat uit twee wanden met daartussen een isolatielaag.

Een veel voorkomende opbouw is:

binnenpijp → isolatie → buitenpijp

De binnenpijp voert de rookgassen af.

De isolatie beperkt de warmteoverdracht naar de buitenzijde van het kanaal.

De buitenpijp vormt vervolgens de beschermende buitenmantel.

Een dubbelwandig systeem wordt ook wel een geïsoleerd rookkanaal genoemd.

Waarom wordt een rookkanaal geïsoleerd?

Een houtkachel produceert zeer hete rookgassen.

Wanneer een rookkanaal door een gebouw loopt, wil je voorkomen dat de warmte van het rookkanaal ongecontroleerd wordt overgedragen aan omliggende materialen.

Dat is vooral belangrijk wanneer het kanaal langs of door materialen loopt die gevoelig zijn voor warmte, zoals:

• hout;
• houten balken;
• dakconstructies;
• isolatiematerialen;
• plafonds;
• wanden;
• andere brandbare bouwmaterialen.

De isolatie van een dubbelwandig systeem beperkt de temperatuur aan de buitenzijde van het rookkanaal.

Daarom is een dubbelwandig systeem geschikt voor situaties waarin het rookkanaal verder door het gebouw of langs de gebouwconstructie moet worden geleid.

De basisregel

Een eenvoudige manier om het verschil te onthouden:

Enkelwandig
Van de kachel naar het geïsoleerde rookkanaal.

Dubbelwandig
Vanaf de overgang naar het geïsoleerde rookkanaal richting dak of buitenlucht.

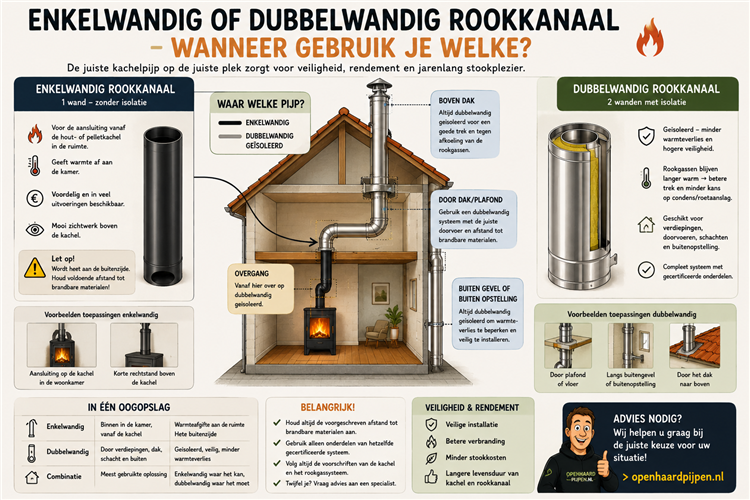

Een typische installatie ziet er bijvoorbeeld zo uit:

Houtkachel
↓
enkelwandige kachelpijp
↓
overgang naar dubbelwandig
↓
dubbelwandig geïsoleerd rookkanaal
↓
dakdoorvoer
↓
schoorsteenkap

Dit is een veel voorkomende systeemopbouw.

Weet u al welk gedeelte u nodig heeft?

Aansluiting direct vanaf de kachel
Voor het zichtbare aansluitgedeelte in de ruimte.

Bekijk enkelwandige kachelpijpen

Door plafond, dak of langs de gevel
Voor het geïsoleerde gedeelte van het rookkanaal.

Bekijk dubbelwandige RVS rookkanalen

Nog niet zeker van de diameter?

Welke maat schoorsteenpijp heb ik nodig?

Waarom niet alles enkelwandig uitvoeren?

Een veelgestelde vraag is:

"Als enkelwandige pijp goedkoper is, waarom gebruik ik dan niet overal enkelwandige pijp?"

Omdat een enkelwandige pijp veel meer warmte aan de omgeving kan afgeven.

Wanneer een enkelwandige pijp door een houten vloer, plafond of dakconstructie wordt gevoerd, ontstaat een heel andere situatie dan wanneer dezelfde pijp vrij in de ruimte hangt.

Daarom mag je een enkelwandige kachelpijp niet zomaar door een gebouw voeren alsof het een geïsoleerd rookkanaal is.

Bij doorvoeringen moet rekening worden gehouden met de voorgeschreven veiligheidsafstanden en de constructie van het gebouw.

Een dubbelwandig systeem is hiervoor speciaal ontworpen.

Waarom niet alles dubbelwandig uitvoeren?

Dat kan technisch mogelijk zijn, maar het is niet altijd nodig of praktisch.

Een dubbelwandig systeem is:

• duurder;
• groter in buitendiameter;
• zwaarder;
• voorzien van specifieke aansluitingen;
• ontworpen als geïsoleerd systeem.

Binnen de ruimte waar de kachel staat kan een enkelwandige kachelpijp juist handig zijn.

Je ziet de pijp bovendien vaak bewust in de ruimte.

De warmte van de enkelwandige pijp wordt daar deels afgegeven aan de ruimte.

Bij een houtkachel kan dat een nuttige aanvullende warmteafgifte zijn.

Het belangrijkste verschil: warmte

Het grootste verschil tussen beide systemen is de warmteoverdracht.

Enkelwandig

Bij een enkelwandige pijp zit er geen isolatie tussen de rookgassen en de omgeving.

De pijp wordt daardoor aan de buitenkant zeer warm.

Dat kan nuttig zijn in de woonkamer, maar vormt een belangrijk aandachtspunt bij nabijgelegen bouwmaterialen.

Dubbelwandig

Bij een dubbelwandig systeem zit isolatie tussen de binnen- en buitenwand.

Daardoor blijft de buitenzijde aanzienlijk beter thermisch beheerst.

Dit maakt het systeem geschikt voor het verdere rookkanaal en voor toepassingen waarbij het kanaal door het gebouw naar buiten wordt geleid.

Enkelwandig in de woonkamer

Een veel voorkomende situatie is:

houtkachel → enkelwandige pijp → overgang → dubbelwandig kanaal

De enkelwandige pijp bevindt zich dan volledig in de vrije ruimte.

Bijvoorbeeld:

• vanaf de bovenaansluiting van de kachel;
• ongeveer 1 meter omhoog;
• vervolgens door het plafond;
• daarna dubbelwandig verder.

De enkelwandige pijp kan in deze situatie warmte afgeven aan de ruimte.

Maar ook hier moet voldoende afstand tot brandbare materialen worden aangehouden.

Een enkelwandige pijp mag dus niet zomaar dicht tegen een houten wand, balk of plafond worden geplaatst.

Welke enkelwandige kachelpijp kiest u?

Voor het zichtbare gedeelte boven de kachel zijn verschillende uitvoeringen verkrijgbaar. De keuze hangt onder andere af van de kachel, de gewenste uitstraling en het verdere rookgassysteem.

2 mm stalen kachelpijpen

Geblauwde kachelpijpen

Geëmailleerde kachelpijpen

Holetherm Deco kachelpijpen

Bekijk alle enkelwandige kachelpijpen

Enkelwandig door een muur?

Hier moet extra goed worden opgelet.

Een enkelwandige pijp is niet hetzelfde als een brandveilige muurdoorvoer.

Wanneer een rookkanaal door een wand moet, moet de doorvoer worden uitgevoerd volgens het daarvoor bestemde systeem en de bijbehorende veiligheidsafstanden.

Bij een brandbare wand kan bijvoorbeeld een speciaal geïsoleerd doorvoersysteem noodzakelijk zijn.

Je moet dus onderscheid maken tussen:

pijp

en

doorvoerconstructie.

Een pijp alleen maakt een wanddoorvoer niet automatisch veilig.

Enkelwandig door een plafond?

Hetzelfde geldt voor een plafond.

Een enkelwandige kachelpijp mag niet simpelweg door een houten plafond worden gestoken en vervolgens worden omringd met isolatiemateriaal.

Een plafond- of vloerdoorvoer moet worden uitgevoerd volgens de voorschriften van het gebruikte rookkanaalsysteem.

Bij een dubbelwandig systeem horen daarvoor specifieke componenten, bijvoorbeeld:

• plafonddoorvoer;
• brandwerende afwerking;
• afstandshouder;
• dakdoorvoer;
• dakplaat;
• stormkraag.

Welke onderdelen nodig zijn, hangt af van het gekozen systeem en de constructie.

Afstand tot brandbare materialen bij een rookgasafvoer

Dubbelwandig door het dak

Wanneer het rookkanaal vanaf de kachel door de woning naar het dak loopt, wordt vaak gekozen voor een dubbelwandig geïsoleerd systeem.

Bijvoorbeeld:

kachel
↓
enkelwandige kachelpijp
↓
dubbelwandige overgang
↓
dubbelwandig rookkanaal
↓
dakdoorvoer
↓
dubbelwandige pijp boven het dak
↓
schoorsteenkap

Het dubbelwandige systeem loopt daarbij door de constructies waar warmte en brandveiligheid een belangrijke rol spelen.

Een compleet dubbelwandig rookkanaal samenstellen?

Bij Openhaardpijpen.nl kunt u kiezen uit verschillende dubbelwandige RVS rookgassystemen.

Metaloterm AT

ThermoVast HDW

Holetherm dubbelwandig

Poujoulat dubbelwandig

Bekijk alle dubbelwandige RVS rookkanalen

Gaat het rookkanaal door het dak?

Dakdoorvoer voor een schoorsteen: wat heb ik nodig?

Hoe hoog moet een schoorsteen boven het dak uitkomen?

Hoe maak je de overgang van enkelwandig naar dubbelwandig?

Hiervoor wordt een speciaal overgangselement gebruikt.

Bijvoorbeeld:

enkelwandig Ø150 mm → dubbelwandig Ø150 mm

Let op:

Bij een dubbelwandig systeem betekent Ø150 mm meestal de binnendiameter.

De buitendiameter is groter vanwege de isolatie en buitenmantel.

Een dubbelwandig kanaal met een binnenmaat van Ø150 mm kan bijvoorbeeld een aanzienlijk grotere buitendiameter hebben.

Daarom moet bij het bepalen van doorvoeren altijd naar de buitendiameter van het gekozen systeem worden gekeken.

Let op bij het bestellen

Een Ø150 mm enkelwandige pijp en een Ø150 mm dubbelwandig rookkanaal betekenen niet automatisch dat ieder overgangsstuk past.

Kies daarom eerst het dubbelwandige systeem en vervolgens de daarvoor geschikte overgang en aansluitdelen.

Bekijk dubbelwandige rookkanalen en systeemonderdelen

Waarom kun je niet zomaar twee merken combineren?

Dit is een belangrijk punt.

Een enkelwandige pijp van merk A en een dubbelwandig systeem van merk B hebben niet automatisch dezelfde aansluiting.

De maat lijkt misschien hetzelfde, maar de koppeling kan verschillen.

Controleer daarom altijd:

• systeem;
• fabrikant;
• binnendiameter;
• buitendiameter;
• aansluitrichting;
• mof/spie;
• afdichting;
• certificering;
• toepassingsgebied.

Gebruik bij voorkeur onderdelen die voor hetzelfde systeem zijn ontworpen.

Waar moet je op letten bij houtkachels?

Bij een houtkachel zijn hoge rookgastemperaturen en roetbrandbestendigheid belangrijke aandachtspunten.

Het rookkanaal moet daarom geschikt zijn voor de betreffende toepassing.

Op de productmarkering van een rookkanaal staan verschillende technische eigenschappen.

Daarin kunnen bijvoorbeeld classificaties voorkomen zoals:

T600 – N1 – W – G

Deze coderingen vertellen iets over de prestaties en toepassing van het product.

De exacte betekenis en geschiktheid moeten altijd worden gecontroleerd aan de hand van de technische documentatie van het betreffende systeem.

Waarom is T600 belangrijk?

Bij vastebrandstofinstallaties kunnen zeer hoge temperaturen optreden.

Een classificatie zoals T600 geeft aan dat het betreffende systeem voor een bepaalde maximale nominale bedrijfstemperatuur is geclassificeerd.

Dat betekent echter niet dat je alleen maar naar "T600" hoeft te kijken.

Ook andere eigenschappen van het systeem zijn belangrijk.

Bijvoorbeeld:

• drukklasse;
• condensaatbestendigheid;
• corrosiebestendigheid;
• roetbrandbestendigheid;
• afstand tot brandbare materialen.

Een rookkanaal is dus meer dan alleen een metalen buis.

Meer weten over veiligheid?

Wat betekent het keurmerk T600?

Afstand tot brandbare materialen bij een rookgasafvoer

Hoe onderhoud ik een rookkanaal en wanneer moet een schoorsteen worden geveegd?

Enkelwandig versus dubbelwandig

Welke situatie past bij u?

ENKELWANDIG
Aansluiting vanaf de kachel

Voor het zichtbare aansluitgedeelte tussen kachel en rookkanaal.

Bekijk enkelwandige kachelpijpen

DUBBELWANDIG
Een nieuw geïsoleerd rookkanaal

Voor doorvoer door woning en dak of een rookkanaal langs de buitengevel.

Bekijk dubbelwandige RVS rookkanalen

BESTAANDE SCHOORSTEEN
Bestaand gemetseld kanaal

Bekijk of renovatie met een flexibele RVS voering mogelijk is.

Bekijk flexibele RVS schoorsteenvoering

Wanneer gebruik je enkelwandig?

Enkelwandige pijp is vooral geschikt voor het gedeelte tussen de kachel en de overgang naar het geïsoleerde rookkanaal.

Bijvoorbeeld:

• in de woonkamer;
• in een open ruimte;
• wanneer voldoende afstand tot brandbare materialen aanwezig is;
• als aansluitpijp tussen toestel en dubbelwandig systeem.

De exacte toepassing moet altijd overeenkomen met de voorschriften van het gebruikte product en toestel.

Wanneer gebruik je dubbelwandig?

Een dubbelwandig geïsoleerd rookkanaal wordt toegepast wanneer een geïsoleerde rookgasafvoer nodig is.

Bijvoorbeeld:

• door verdiepingen;
• door een dakconstructie;
• langs een gevel;
• buiten langs een woning;
• door ruimten waar de temperatuur van de buitenzijde beheerst moet worden;
• bij een compleet nieuw rookkanaal.

Voor deze situaties bestaan complete systemen met bijbehorende componenten voor doorvoeren en bevestiging.

Bekijk dubbelwandige RVS rookkanalen

Een bestaand gemetseld schoorsteenkanaal

Een andere veel voorkomende situatie is een woning met een bestaand gemetseld rookkanaal.

Bijvoorbeeld:

houtkachel → enkelwandige kachelpijp → gemetseld kanaal

Hier moet eerst worden vastgesteld of het bestaande kanaal geschikt is.

Onder andere de volgende punten zijn belangrijk:

• afmetingen;
• toestand van het metselwerk;
• dichtheid;
• aanwezigheid van andere aansluitingen;
• verloop;
• hoogte;
• uitmonding;
• geschiktheid voor het toestel.

In veel situaties kan een RVS voering worden toegepast.

Dan ontstaat bijvoorbeeld:

kachel → enkelwandige aansluiting → RVS voering in bestaand kanaal → schoorsteenkap

De juiste diameter en uitvoering van de voering moeten daarbij worden afgestemd op het toestel en de bestaande situatie.

Heeft u al een gemetselde schoorsteen?

Dan hoeft er mogelijk geen compleet nieuw dubbelwandig rookkanaal te worden aangelegd. Een bestaand kanaal kan in veel situaties worden voorzien van een passende RVS schoorsteenvoering.

Bekijk flexibele RVS schoorsteenvoering

Hoe gebruik ik een bestaand schoorsteenkanaal?

Hoe wordt een bestaand schoorsteenkanaal gevoerd?

Hoe kies je de juiste uitvoering?

Gebruik deze eenvoudige volgorde.

Stap 1 – Welk toestel?
Houtkachel, pelletkachel, open haard of ander toestel?

Stap 2 – Wat schrijft de fabrikant voor?

Controleer:

• diameter;
• temperatuur;
• aansluiting;
• benodigde trek;
• toegestane rookgasafvoer.

Stap 3 – Waar komt de pijp?

Staat de pijp volledig vrij in de ruimte?

Of moet hij:

• door een plafond;
• door een verdieping;
• door een dak;
• langs een gevel;
• door een wand?

Stap 4 – Kies het juiste systeem

Vrije aansluiting → vaak enkelwandig

Doorvoer / buiten / geïsoleerd traject → vaak dubbelwandig

Stap 5 – Controleer de veiligheidsafstanden

Kijk altijd naar de voorschriften van het specifieke rookkanaalsysteem.

Stap 6 – Controleer de complete installatie

Controleer of alle onderdelen op elkaar aansluiten:

• kachel;
• kachelpijp;
• overgang;
• dubbelwandige pijp;
• T-stuk;
• bochten;
• steunen;
• doorvoer;
• dakplaat;
• stormkraag;
• schoorsteenkap.

Weet u nu welk systeem u nodig heeft?

Bekijk enkelwandige kachelpijpen

Bekijk dubbelwandige RVS rookkanalen

Bekijk flexibele RVS schoorsteenvoering

Of lees eerst verder:

Welke maat schoorsteenpijp heb ik nodig?

Afstand tot brandbare materialen

Dakdoorvoer voor een schoorsteen

Hoe hoog moet een schoorsteen boven het dak uitkomen?

Enkelwandig of dubbelwandig? De korte conclusie

Enkelwandig:
Gebruik dit voornamelijk als aansluitpijp tussen het toestel en het geïsoleerde rookkanaal, op plaatsen waar het product daarvoor geschikt is en de vereiste veiligheidsafstand kan worden aangehouden.

Dubbelwandig:
Gebruik dit voor het geïsoleerde deel van het rookkanaal wanneer het kanaal door of langs de gebouwconstructie loopt of buiten wordt toegepast.

Bij twijfel:
Kijk naar de installatievoorschriften van het toestel en het gekozen rookkanaalsysteem. Bij complexe situaties moet de complete rookgasafvoer technisch worden beoordeeld.

Wilt u weten welk systeem u nodig heeft?

Dan zijn vooral deze gegevens belangrijk:

1. Welk toestel heeft u?
Merk en type.

2. Welke diameter heeft de rookgasuitlaat?
Bijvoorbeeld Ø150 mm.

3. Waar staat de kachel?
Begane grond, verdieping, woonkamer, garage enzovoort.

4. Waar moet het rookkanaal naartoe?
Door het plafond, door de verdiepingen, door het dak of langs de gevel.

5. Is er al een bestaand schoorsteenkanaal?
Zo ja: wat zijn de afmetingen?

6. Hoe hoog wordt het kanaal?

7. Hoeveel bochten of verslepingen zijn nodig?

Met deze informatie kan worden bepaald welke systeemopbouw het beste bij de situatie past.

Komt u er niet uit? Wij helpen u graag.

Stuur Openhaardpijpen.nl bij voorkeur het merk en type van de kachel, de aansluitdiameter, enkele foto's en eventueel een eenvoudige schets van het gewenste rookkanaal.

Dan kunnen we met u meedenken over de keuze tussen enkelwandig en dubbelwandig en de onderdelen die u daarvoor nodig heeft.

Neem contact met ons op

Belangrijk

Een rookkanaal is een veiligheidskritisch onderdeel van een verbrandingstoestel. De juiste uitvoering hangt af van het toestel, het gekozen systeem, de bouwkundige situatie en de geldende voorschriften.

Gebruik daarom altijd de technische documentatie van het betreffende toestel en rookkanaalsysteem. De opgegeven veiligheidsafstanden en montagevoorschriften van de fabrikant zijn leidend voor de specifieke installatie.

Enkelwandig en dubbelwandig zijn geen concurrerende producten: ze hebben ieder hun eigen functie binnen een goed ontworpen rookkanaal.
