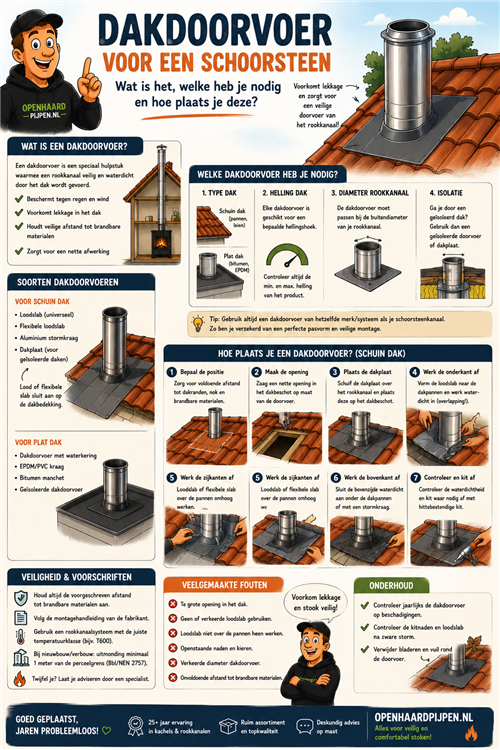

Dakdoorvoer voor een schoorsteen: wat is het, welke heb je nodig en hoe plaats je deze?

Een veilige en waterdichte doorgang door het dak

Wanneer een houtkachel, pelletkachel of ander verbrandingstoestel wordt aangesloten en het rookgaskanaal door het dak moet, heb je een dakdoorvoer nodig.

Een dakdoorvoer zorgt ervoor dat het rookgasafvoerkanaal veilig door de dakconstructie naar buiten kan worden gebracht.

Daarbij heeft de dakdoorvoer meerdere functies:

Een dakdoorvoer is daarom veel meer dan alleen een rubberen of metalen plaat rondom een pijp.

Waarom is een goede dakdoorvoer belangrijk?

Een dak is ontworpen om water buiten te houden.

Zodra je daar een rookgaskanaal doorheen voert, ontstaat een onderbreking van de dakbedekking.

Die onderbreking moet weer volledig waterdicht worden gemaakt.

Daarnaast kan een rookgasafvoer bij een houtkachel zeer warm worden.

De dakconstructie kan echter bestaan uit materialen zoals:

Daarom moet een dakdoorvoer zowel watertechnisch als brandveilig correct worden uitgevoerd.

Welke dakdoorvoer heb ik nodig?

Dat hangt vooral af van drie dingen:

1. Het type dak

Bijvoorbeeld:

2. De hellingshoek

Bij een pannendak moet de dakdoorvoer passen bij de helling van het dak.

Een dakdoorvoer voor een steil dak is niet automatisch geschikt voor een flauw hellend dak.

3. Het type rookgasafvoer

Bijvoorbeeld:

De dakdoorvoer moet passen bij het betreffende systeem.

Dakdoorvoer bij een pannendak

Bij een pannendak wordt vaak een speciale dakdoorvoer gebruikt die onder of tussen de dakpannen wordt verwerkt.

De uitvoering bestaat afhankelijk van het systeem bijvoorbeeld uit:

De dakdoorvoer moet zodanig worden geplaatst dat regenwater niet langs de pijp naar binnen kan lopen.

Dakdoorvoer bij een plat dak

Bij een plat dak is de constructie anders.

Daar wordt de dakdoorvoer opgenomen in de dakbedekking.

Bijvoorbeeld bij:

De waterdichte aansluiting moet worden uitgevoerd volgens het betreffende dakbedekkingssysteem.

Bij een plat dak is vooral de aansluiting tussen:

dakbedekking + doorvoer + rookgasafvoer

van belang.

Een dakdoorvoer voor een pannendak kan hier uiteraard niet worden gebruikt.

Dakdoorvoer voor een houtkachel

Bij een houtkachel wordt doorgaans gewerkt met een overgang van de binnenliggende kachelpijp naar een geschikt geïsoleerd dubbelwandig systeem zodra het rookgaskanaal door constructies en het dak wordt gevoerd.

Een veel voorkomende opbouw is bijvoorbeeld:

houtkachel

↓

enkelwandige kachelpijp

↓

overgang naar dubbelwandig geïsoleerd rookkanaal

↓

verdieping / dakconstructie

↓

dakdoorvoer

↓

schoorsteen boven het dak

De exacte overgang en systeemopbouw zijn afhankelijk van het gekozen rookgassysteem en de voorschriften van de fabrikant.

Waarom meestal dubbelwandig door het dak?

Een enkelwandige kachelpijp kan zeer heet worden.

Je wilt daarom niet zomaar een enkelwandige pijp door:

laten lopen.

Een dubbelwandig geïsoleerd systeem is hiervoor speciaal ontworpen.

De isolatie tussen de binnen- en buitenwand beperkt de warmteoverdracht naar de omgeving.

Enkelwandige pijp is niet hetzelfde als een dakdoorvoer

Dit onderscheid is belangrijk.

Een enkelwandige kachelpijp is bedoeld voor het gedeelte van de rookgasafvoer waarvoor deze volgens de systeemvoorschriften geschikt is.

Een dakdoorvoer is de constructie waarmee het rookgaskanaal door het dak gaat.

Je kunt dus niet simpelweg zeggen:

"Ik koop een stuk dubbelwandige pijp en boor een gat in het dak."

De complete doorvoer moet als systeem correct worden uitgevoerd.

Dakdoorvoer en brandveiligheid

Bij een dakdoorvoer is de afstand tot brandbare materialen zeer belangrijk.

Denk bijvoorbeeld aan:

De benodigde veiligheidsafstand is afhankelijk van de classificatie van het gekozen rookgasafvoersysteem.

Je moet daarom niet uitgaan van één universele afstand.

Kijk naar de classificatie en de montagevoorschriften van het systeem.

De afstand tot hout

Een veelgemaakte fout is:

"De dubbelwandige pijp wordt niet zo warm, dus hij mag tegen het hout."

Dat is niet de juiste manier om een dakdoorvoer te beoordelen.

Een dubbelwandig systeem heeft juist een bepaalde veiligheidsafstand tot brandbare materialen.

Die afstand moet worden gerespecteerd.

Bijvoorbeeld:

rookgasafvoer

↔

veiligheidsafstand

↔

houten dakconstructie

De exacte afstand staat bij het betreffende systeem vermeld.

Wat betekent de CE-classificatie?

Bij rookgasafvoersystemen kom je classificaties tegen zoals bijvoorbeeld:

T600

T450

T200

Daarbij geeft de temperatuurklasse informatie over de maximale gebruikstemperatuur waarvoor het systeem is geclassificeerd.

Ook andere aanduidingen in de classificatie zijn belangrijk, bijvoorbeeld met betrekking tot:

Kijk daarom altijd naar de volledige classificatie, niet alleen naar het feit dat een product "dubbelwandig" is.

Roetbrand

Bij een houtgestookte installatie moet rekening worden gehouden met de mogelijkheid van een schoorsteenbrand.

Een systeem kan daarom een classificatie hebben waarin staat of het geschikt is voor een roetbrand.

Dit wordt bijvoorbeeld aangegeven met:

G

of

O

Daarbij is de bijbehorende afstand tot brandbare materialen eveneens van belang.

Gebruik dus niet zomaar ieder dubbelwandig systeem voor een houtkachel.

Dakdoorvoer en isolatie

Een dak bestaat vaak uit meerdere lagen.

Bijvoorbeeld:

dakpannen

↓

daklatten

↓

dakbeschot

↓

isolatie

↓

dampremmende laag

↓

binnenafwerking

De rookgasafvoer moet door deze complete constructie.

Daarbij moet je niet alleen kijken naar de zichtbare dakbedekking.

Ook de lagen daaronder moeten veilig worden gepasseerd.

Dakdoorvoer door een geïsoleerd dak

Bij een goed geïsoleerd dak kan de dakdoorvoer extra aandacht vragen.

Isolatiemateriaal kan bijvoorbeeld:

De doorvoer moet daarom zodanig worden opgebouwd dat de voorgeschreven veiligheidsafstand behouden blijft.

Het isolatiemateriaal mag niet zomaar tegen de hete rookgasafvoer worden gedrukt.

Dakdoorvoer door een houten dak

Dit is een veel voorkomende situatie.

Bijvoorbeeld:

dakpannen

dakbeschot

houten balken

isolatie

De rookgasafvoer moet door deze constructie zonder de brandveiligheid in gevaar te brengen.

Daarom wordt hiervoor een daarvoor geschikt dubbelwandig systeem en een geschikte doorvoerconstructie toegepast.

Dakdoorvoer bij een plat dak

Bij een plat dak moet je naast brandveiligheid vooral goed letten op de waterdichte aansluiting.

Een goede opbouw kan bijvoorbeeld bestaan uit:

rookgasafvoer

↓

geïsoleerde dakdoorvoer

↓

waterdichte dakplaat

↓

dakbedekking

De aansluiting op bitumen, EPDM of PVC moet worden uitgevoerd volgens de voorschriften van het betreffende dakbedekkingssysteem.

Waterdichtheid van de dakdoorvoer

Een dakdoorvoer is pas goed wanneer regenwater niet langs de doorvoer naar binnen kan lopen.

Dit klinkt vanzelfsprekend, maar veel lekkages ontstaan juist rond dakdoorvoeren.

Mogelijke oorzaken zijn:

Daarom moet de dakdoorvoer onderdeel zijn van de totale dakafdichting.

Waarom kit alleen geen goede oplossing is

Een veelgemaakte fout is om een dakdoorvoer met veel kit dicht te smeren.

Kit kan onderdeel zijn van een correcte constructie, maar:

Kit mag niet worden gebruikt als vervanging voor een goede dakdoorvoer.

Een goede dakdoorvoer maakt gebruik van een constructieve waterdichte aansluiting.

De kit zorgt waar nodig voor aanvullende afdichting.

Niet andersom.

Dakdoorvoer bij dakpannen

Bij dakpannen moet de doorvoer zo worden geplaatst dat de waterafvoer van het dak behouden blijft.

Water moet vanaf de bovenliggende pannen gecontroleerd langs de doorvoer kunnen wegstromen.

Daarom is de positie van de doorvoer belangrijk.

Ook moet rekening worden gehouden met:

Dakdoorvoer en lood

Traditioneel worden dakdoorvoeren vaak met lood uitgevoerd.

Tegenwoordig bestaan ook verschillende alternatieven zoals loodvervangers en andere aansluitmaterialen.

Het belangrijkste is dat het gekozen materiaal:

Dakdoorvoer en loodvervanger

Een loodvervanger kan bijvoorbeeld worden gebruikt bij een pannendak.

Het materiaal kan flexibeler zijn dan traditioneel lood en kan worden aangepast aan de vorm van de dakpannen.

Maar ook hier geldt:

een loodvervanger is geen universeel product.

Controleer altijd of het gekozen materiaal geschikt is voor de specifieke dakconstructie.

Waar moet de dakdoorvoer worden geplaatst?

De plaats van de dakdoorvoer wordt bepaald door de route van het rookgaskanaal.

Idealiter wordt het kanaal zo recht mogelijk omhoog geleid.

Dat heeft verschillende voordelen:

Een rookgasafvoer hoeft dus niet automatisch precies boven de kachel door het dak te gaan als de dakconstructie dat onmogelijk maakt.

Een beperkte verplaatsing kan met geschikte systeembochten worden opgelost.

Probeer het aantal bochten te beperken

Bij het ontwerpen van een rookgasafvoer is het meestal verstandig om zo weinig mogelijk bochten toe te passen.

Een voorbeeld:

goed

   │

   │

   │

   │

  / \

versus een systeem met veel richtingsveranderingen.

Iedere bocht kan extra weerstand veroorzaken.

Daarnaast maken veel bochten:

Dakdoorvoer en horizontale stukken

Een belangrijk aandachtspunt bij houtgestookte rookgasafvoer:

Maak het rookgaskanaal zo veel mogelijk verticaal.

Een lang horizontaal traject is ongewenst.

Dat kan leiden tot:

Een korte horizontale aansluiting bij de kachel kan onderdeel van een systeem zijn, maar de rookgasafvoer boven de aansluiting moet bij voorkeur zo recht en verticaal mogelijk verlopen.

De dakdoorvoer is niet hetzelfde als de schoorsteen

Dit onderscheid is handig voor klanten.

Dakdoorvoer

Het onderdeel waarmee het rookgaskanaal door het dak wordt gevoerd en het dak wordt afgedicht.

Rookgaskanaal

Het kanaal waardoor de rookgassen worden afgevoerd.

Schoorsteen boven het dak

Het gedeelte van het systeem dat boven de daklijn uitkomt.

Schoorsteenkap

De afwerking aan de bovenzijde.

Deze onderdelen vormen samen één complete installatie.

Hoe hoog moet de pijp boven het dak uitsteken?

De uitmonding van een rookgasafvoer moet niet willekeurig worden bepaald.

De positie van de uitmonding ten opzichte van:

kan van invloed zijn op de goede werking en de veiligheid.

Daarom moet de uitmonding worden bepaald volgens de geldende voorschriften en de eisen van het toestel en systeem.

Waarom niet gewoon zo hoog mogelijk?

Een hogere pijp is niet automatisch beter.

Een zeer hoge pijp kan:

De juiste hoogte en positie moeten technisch worden bepaald.

Dakdoorvoer en wind

Boven het dak staat een rookgasafvoer bloot aan wind.

Daarom moet worden gekeken naar:

Bij een langere pijp boven het dak kan bijvoorbeeld een extra steunconstructie nodig zijn.

Dakdoorvoer bij een steil dak

Bij een steil pannendak is de hoek van de dakdoorvoer belangrijk.

Een doorvoerplaat moet aansluiten op de helling van het dak.

Gebruik daarom een doorvoer die geschikt is voor de betreffende dakhelling of verstelbaar is binnen het toegestane bereik.

Dakdoorvoer bij een flauw dak

Bij een flauwe dakhelling moet eveneens worden gecontroleerd of de gekozen doorvoer geschikt is.

Een doorvoer die bedoeld is voor een steil dak kan bij een flauw dak onvoldoende aansluiten.

Dakdoorvoer en sneeuw

In gebieden waar sneeuw kan voorkomen moet bij bepaalde dakconstructies rekening worden gehouden met water en sneeuw rond de doorvoer.

Een correcte aansluiting voorkomt dat smeltwater onder de dakbedekking terechtkomt.

Dakdoorvoer en regen

De bovenkant van de dakdoorvoer moet zo worden uitgevoerd dat regenwater wordt afgevoerd.

Bij een pannendak moet bijvoorbeeld de waterafvoer van de dakpannen behouden blijven.

Bij een plat dak moet de dakbedekking volledig rondom de doorvoer worden aangesloten.

Dakdoorvoer bij een bestaand rookkanaal

Heb je al een gemetselde schoorsteen?

Dan kan de situatie heel anders zijn.

Bijvoorbeeld:

bestaande gemetselde schoorsteen

↓

flexibele RVS voering

↓

bestaande schoorsteenkop

In dat geval heb je niet altijd dezelfde dakdoorvoer nodig als bij een compleet nieuw dubbelwandig systeem.

De bestaande schoorsteen gaat immers al door het dak.

Hier kan bijvoorbeeld een geschikte topaansluiting of renovatieconstructie nodig zijn.

Nieuwe pijp door een bestaand dak

Bij een compleet nieuw rookgaskanaal is de situatie bijvoorbeeld:

houtkachel

↓

enkelwandige aansluiting

↓

dubbelwandig geïsoleerd systeem

↓

dakdoorvoer

↓

dubbelwandig gedeelte boven het dak

↓

schoorsteenkap

Dit is een veel voorkomende opbouw.

Dakdoorvoer voor pelletkachel

Bij een pelletkachel kan de uitvoering anders zijn dan bij een houtkachel.

Een pelletrookgasafvoer kan bijvoorbeeld een kleinere diameter hebben.

Ook de eisen ten aanzien van:

kunnen anders zijn.

Gebruik daarom een dakdoorvoer die bij het pelletrookgassysteem hoort.

Kan een pelletpijp zomaar door het dak?

Nee.

Een pelletrookgasafvoer moet worden uitgevoerd als een geschikt en compleet systeem.

Ook bij een pelletkachel moet de dakconstructie veilig worden gepasseerd.

De benodigde isolatie en veiligheidsafstanden zijn afhankelijk van het gekozen systeem.

Dakdoorvoer voor een houtkachel: voorbeeld

Een typische installatie kan er bijvoorbeeld zo uitzien:

          Schoorsteenkap

               │

               │

       dubbelwandig RVS

               │

───────────────┼────────────── dak

          dakdoorvoer

───────────────┼──────────────

               │

       dubbelwandig RVS

               │

          overgang

               │

       kachelpijp

               │

          houtkachel

De exacte onderdelen zijn afhankelijk van het gekozen systeem.

Welke diameter heeft de dakdoorvoer?

De dakdoorvoer wordt afgestemd op de diameter van het rookgasafvoersysteem.

Bijvoorbeeld:

Ø150 mm

Ø180 mm

Ø200 mm

enzovoort.

Let erop dat de vermelde maat meestal betrekking heeft op de rookgasafvoermaat, en niet op de totale buitendiameter van een dubbelwandig systeem.

Een dubbelwandige pijp van bijvoorbeeld Ø150 mm heeft uiteraard een grotere buitendiameter dan 150 mm.

Waarom is de buitendiameter belangrijk?

Bij het maken van de opening in het dak moet je rekening houden met de totale constructie.

Bij een dubbelwandige pijp heb je:

binnenbuis

isolatie

buitenmantel

Daarom is het gat in de dakconstructie niet simpelweg gelijk aan de rookgasdiameter.

De dakdoorvoer bepaalt samen met het systeem hoe groot de opening en veiligheidszone moeten zijn.

Niet zelf een gat van de pijpdiameter zagen

Dit is een belangrijke waarschuwing.

Een veelgemaakte fout:

"De pijp is Ø150, dus ik maak een gat van Ø150."

Dat is bij een dubbelwandig systeem niet de juiste manier.

Je moet rekening houden met:

Volg daarom de maatvoering van de fabrikant.

Dakdoorvoer en brandbare materialen

De dakdoorvoer moet zo worden uitgevoerd dat de voorgeschreven afstand tot brandbare materialen wordt behouden.

Daarbij moet je niet alleen naar hout kijken.

Ook bepaalde isolatiematerialen en folies kunnen relevant zijn.

Laat de voorgeschreven veiligheidszone daarom vrij zoals het systeem voorschrijft.

Veelgemaakte fouten bij dakdoorvoeren

1. Verkeerde dakdoorvoer

Een doorvoer voor een ander type dak wordt gebruikt.

2. Geen rekening houden met de dakhelling

De doorvoer sluit daardoor niet goed aan.

3. Gat te klein of te groot

De veiligheidsafstand of afdichting klopt niet.

4. Enkelwandige pijp door het dak

Niet zonder dat het betreffende systeem hiervoor specifiek geschikt is.

5. Te weinig aandacht voor waterdichtheid

Dit kan lekkages veroorzaken.

6. Kit als primaire afdichting gebruiken

Een goede dakdoorvoer moet constructief waterdicht worden aangesloten.

7. Isolatie tegen de rookgasafvoer drukken

De voorgeschreven veiligheidsafstand moet worden aangehouden.

8. Te veel pijp boven het dak

Dit kan constructieve problemen en extra windbelasting veroorzaken.

9. Te veel bochten

Dit verhoogt de weerstand en maakt reinigen moeilijker.

10. Geen rekening houden met de uitmonding

De pijp moet op de juiste plaats en hoogte uitkomen.

Welke dakdoorvoer heb je nodig?

Gebruik onderstaande checklist.

Type dak:

☐ pannendak
☐ plat dak
☐ leien dak
☐ metalen dak
☐ bitumen
☐ EPDM
☐ anders

Dakhelling:

☐ flauw
☐ gemiddeld
☐ steil

Toestel:

☐ houtkachel
☐ pelletkachel
☐ open haard
☐ ander toestel

Rookgasdiameter:

☐ Ø80
☐ Ø100
☐ Ø125
☐ Ø130
☐ Ø150
☐ Ø180
☐ Ø200
☐ anders

Systeem:

☐ enkelwandig
☐ dubbelwandig
☐ flexibel
☐ bestaand gemetseld kanaal

Wat heb je nodig om de juiste dakdoorvoer te bepalen?

Voor een goed advies zijn minimaal deze gegevens nodig:

1. Type dak

Pannendak of plat dak?

2. Dakhelling

Hoeveel graden?

3. Type toestel

Houtkachel, pelletkachel of iets anders?

4. Diameter

Welke diameter heeft de rookgasuitlaat?

5. Nieuw of bestaand kanaal?

Komt er een compleet nieuw rookkanaal of wordt een bestaande schoorsteen gebruikt?

6. Dakopbouw

Is het dak bijvoorbeeld geïsoleerd en waar bevindt zich de houten constructie?

7. Foto's

Foto's van de binnen- en buitenzijde van het dak kunnen enorm helpen.

Dakdoorvoer kopen? Kies eerst het juiste systeem

Een dakdoorvoer moet niet alleen qua diameter passen.

Je moet kijken naar:

daktype + dakhelling + rookgasdiameter + systeem + temperatuurklasse + veiligheidsafstand + dakconstructie.

Pas wanneer deze gegevens bekend zijn, kun je de juiste dakdoorvoer selecteren.

Samenvatting

Een goede dakdoorvoer zorgt voor een veilige en waterdichte overgang tussen het rookgasafvoersysteem en het dak.

Bij de keuze moet je rekening houden met:

✓ type dak

✓ dakhelling

✓ diameter van het rookkanaal

✓ houtkachel of pelletkachel

✓ enkelwandig of dubbelwandig systeem

✓ isolatie

✓ brandbare materialen

✓ veiligheidsafstand

✓ waterdichte aansluiting

✓ positie en hoogte van de uitmonding

✓ windbelasting en stabiliteit

De dakdoorvoer is dus een belangrijk onderdeel van het totale rookgasafvoersysteem.

Advies nodig voor jouw dakdoorvoer?

Wil je weten welke dakdoorvoer je nodig hebt?

Stuur ons:

de dakhelling

het type dak

het type kachel

de diameter van het rookkanaal

een foto van het dak

een foto van de situatie waar de pijp door het dak moet

Dan kunnen we bepalen welke uitvoering het beste aansluit bij jouw situatie.

Van kachel tot schoorsteenkap: alle onderdelen van het rookgassysteem moeten op elkaar aansluiten.
